Productinformatie

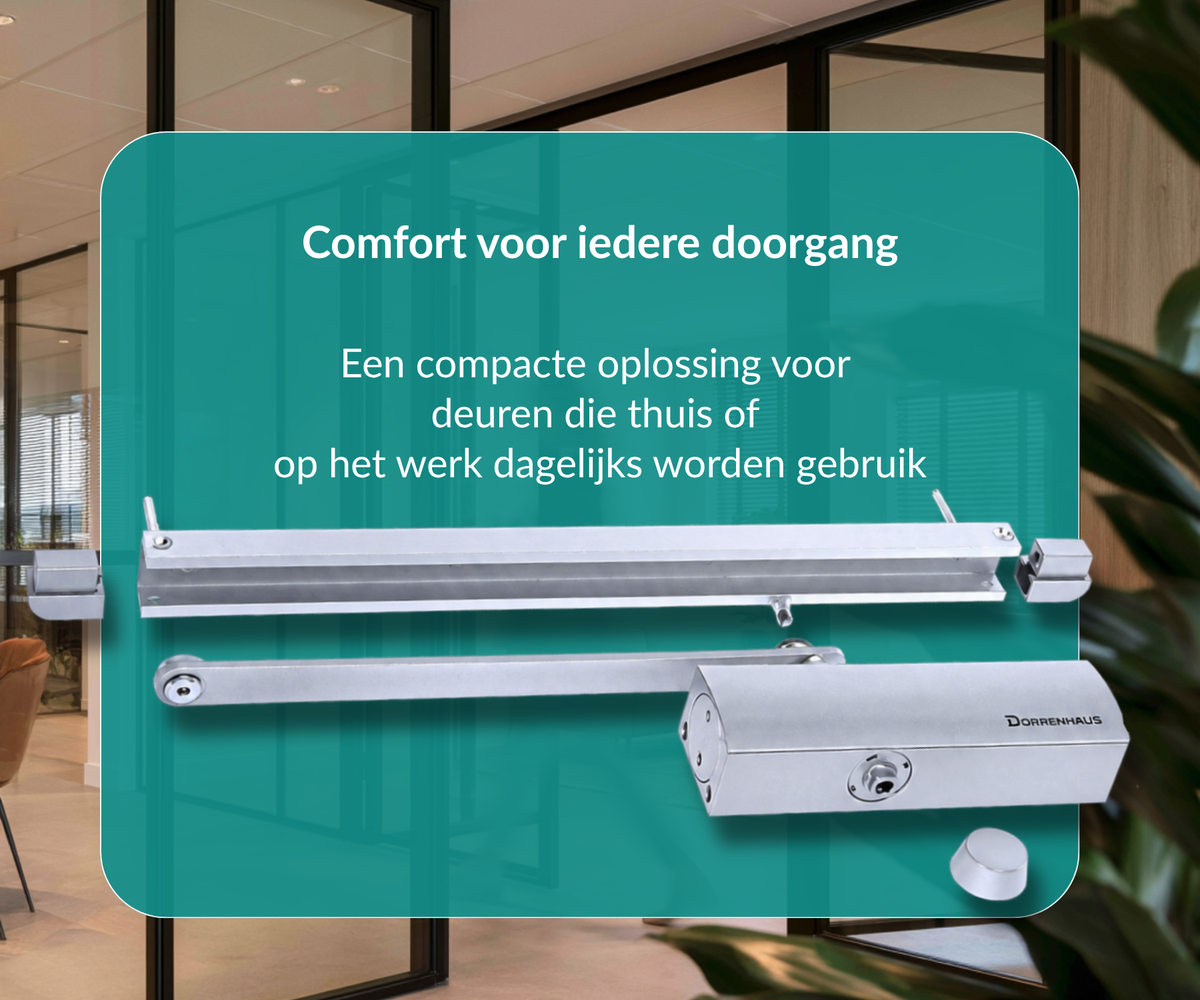

Compacte deurdranger met parallel gemonteerde glijrail, geschikt voor lichte tot middelzware deuren van 20–80 kg. Ideaal voor residentiële toepassingen waar een stille, gecontroleerde sluiting gewenst is.

Plus- en minpunten

Geschikt voor deuren van 20–80 kg, waardoor deze deurdranger in veel situaties toepasbaar is.

Parallelmontage: de deurdranger wordt op het deurblad gemonteerd en de glijrail aan de onderzijde van het kozijn aan de duwzijde.

Glijrailsysteem met soft-smooth-close functie voor een geruisloze en naadloze sluiting.

Minder geschikt voor oudere deuren, zoals in jaren 30-woningen. De deurdranger presteert het best op nieuwere kozijnen met vlakke oppervlakken en minimale oneffenheden, zoals zonder diepe sierprofielen.

Omschrijving

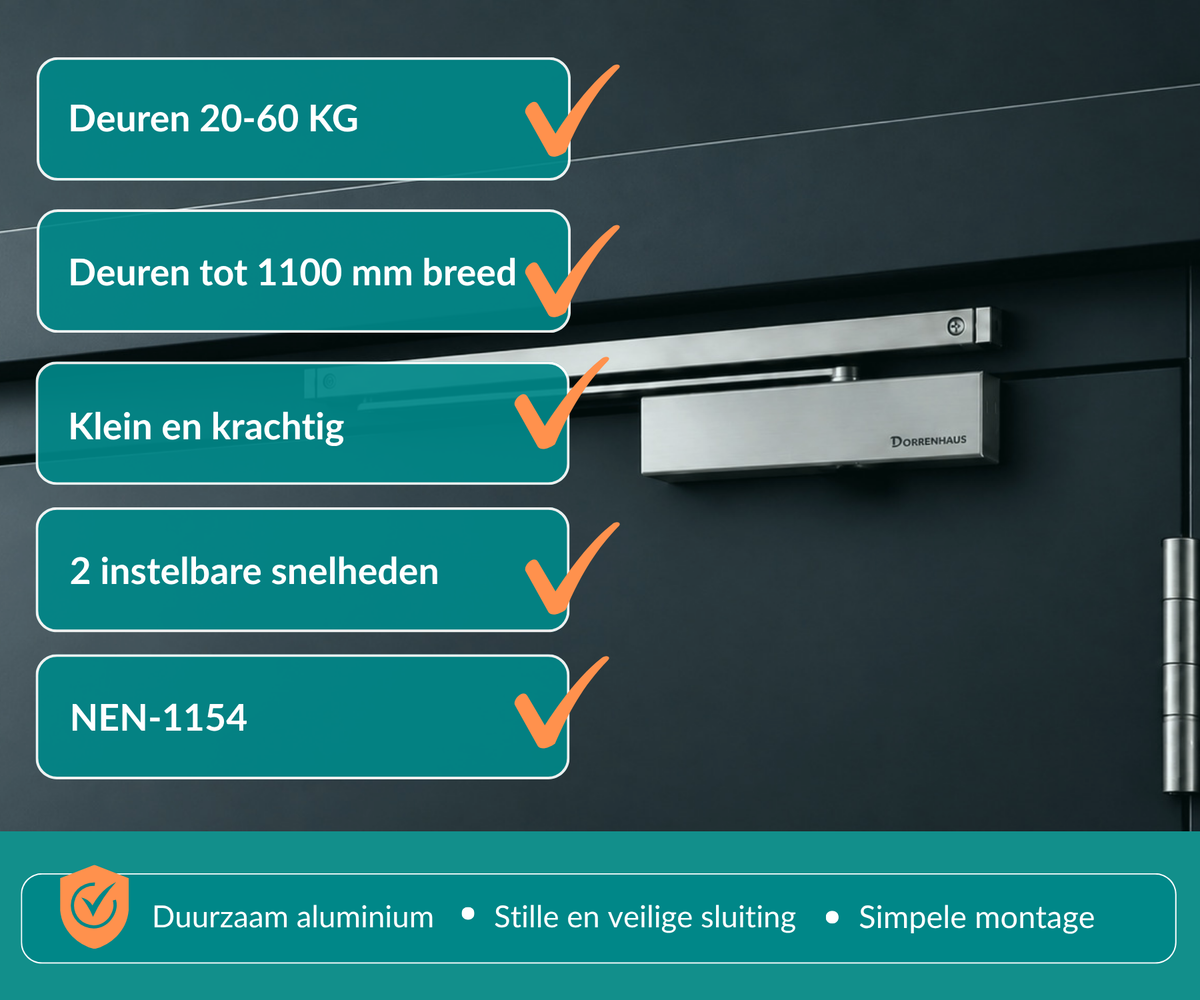

Het model D904-H-PA is voorzien van een parallel gemonteerd glijrailsysteem en eenvoudig te installeren op nieuwere deuren. De sluitkracht van deze deurdranger is instelbaar op 2 – 3 – 4 (20–80 kg) en voldoet aan de EN1154-norm voor brandveiligheid.

Instelmogelijkheden

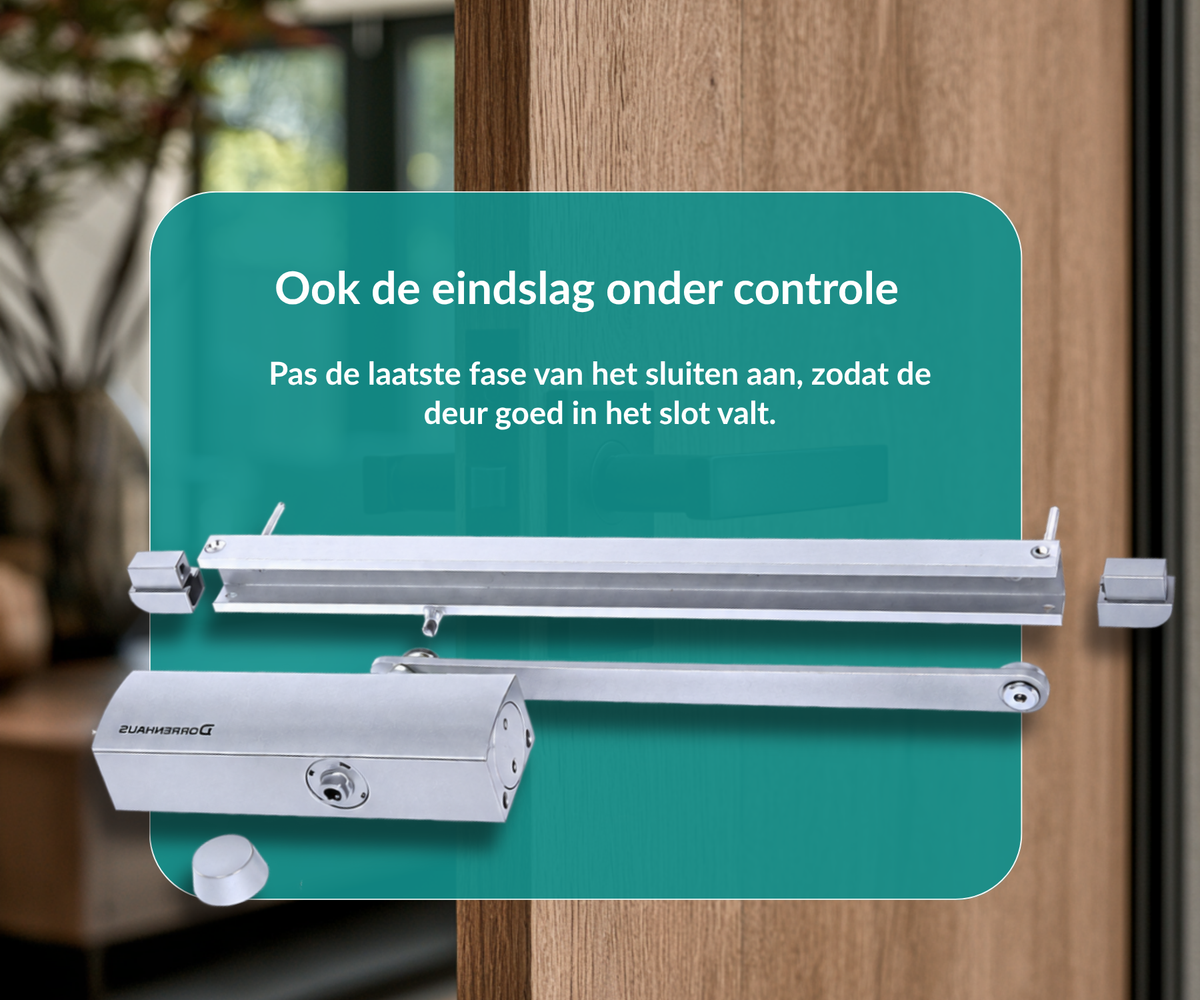

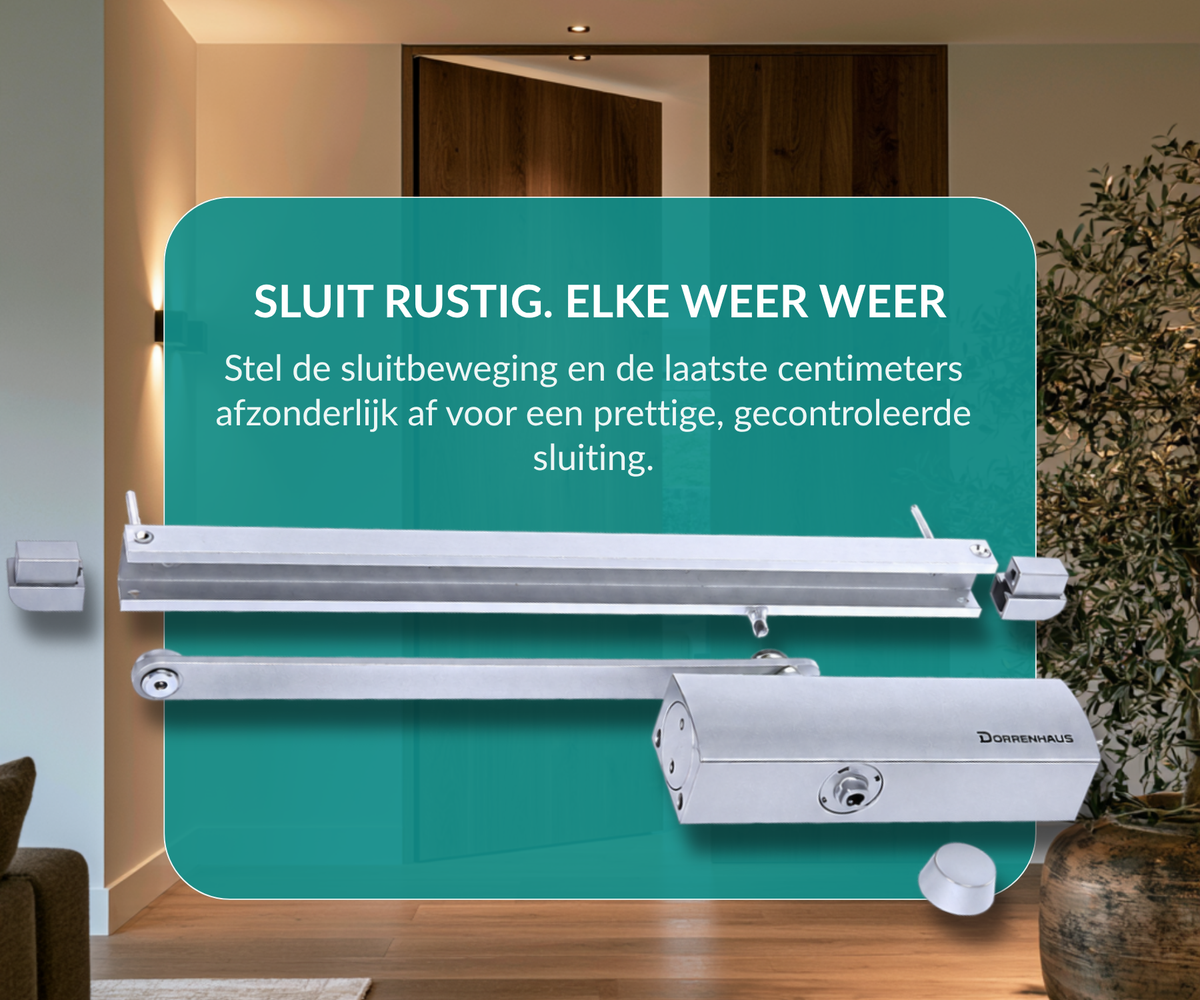

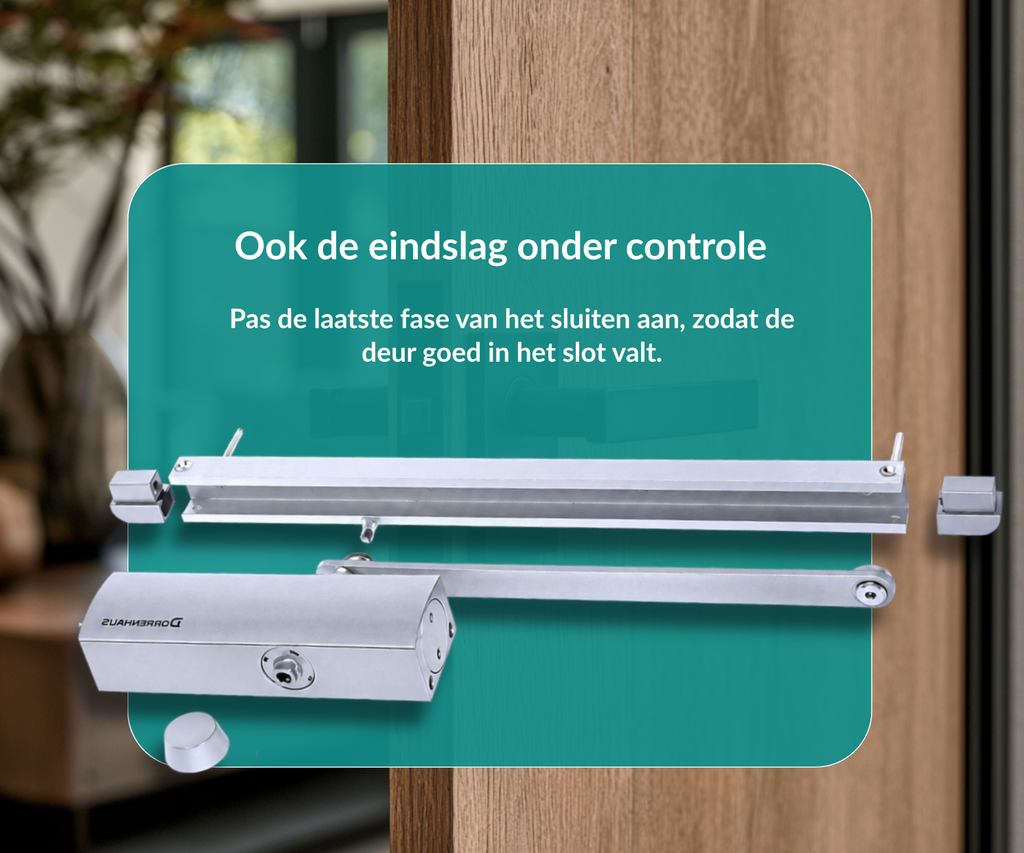

Bij deze deurdranger zijn de sluitsnelheid (eerste 150°) en de eindslag (laatste 30°) afzonderlijk instelbaar. Zo kan gekozen worden voor een snelle sluiting met zachte eindslag, of juist andersom.

Montage

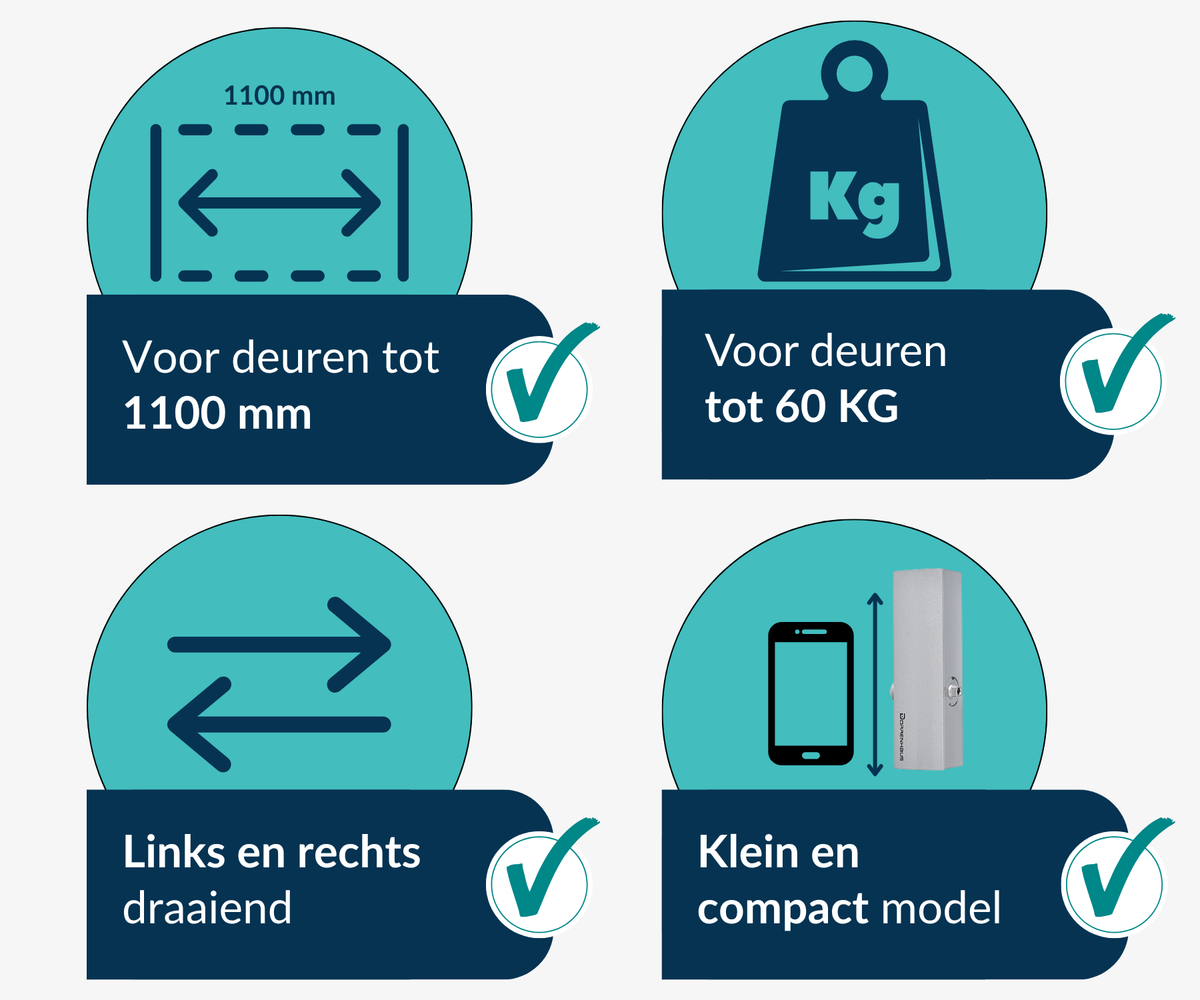

Geschikt voor zowel links- als rechtsdraaiende deuren.

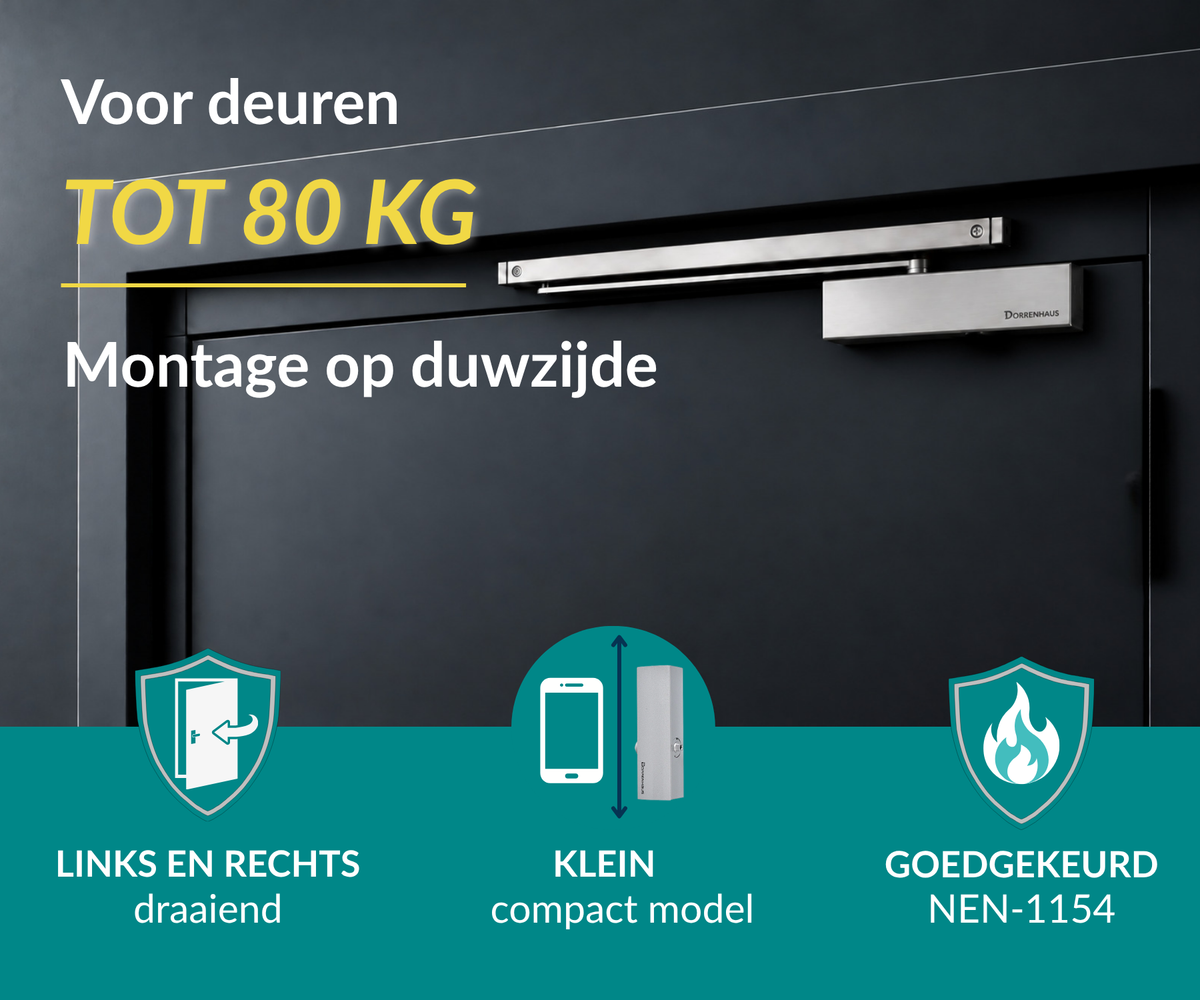

Parallelmontage:
Bij deze methode wordt de deurdranger op de deur geplaatst en de arm aan de onderzijde van het kozijn bevestigd. De deur opent van u af. Parallelmontage wordt vaak toegepast wanneer er geen geschikt kozijn boven de deur beschikbaar is.

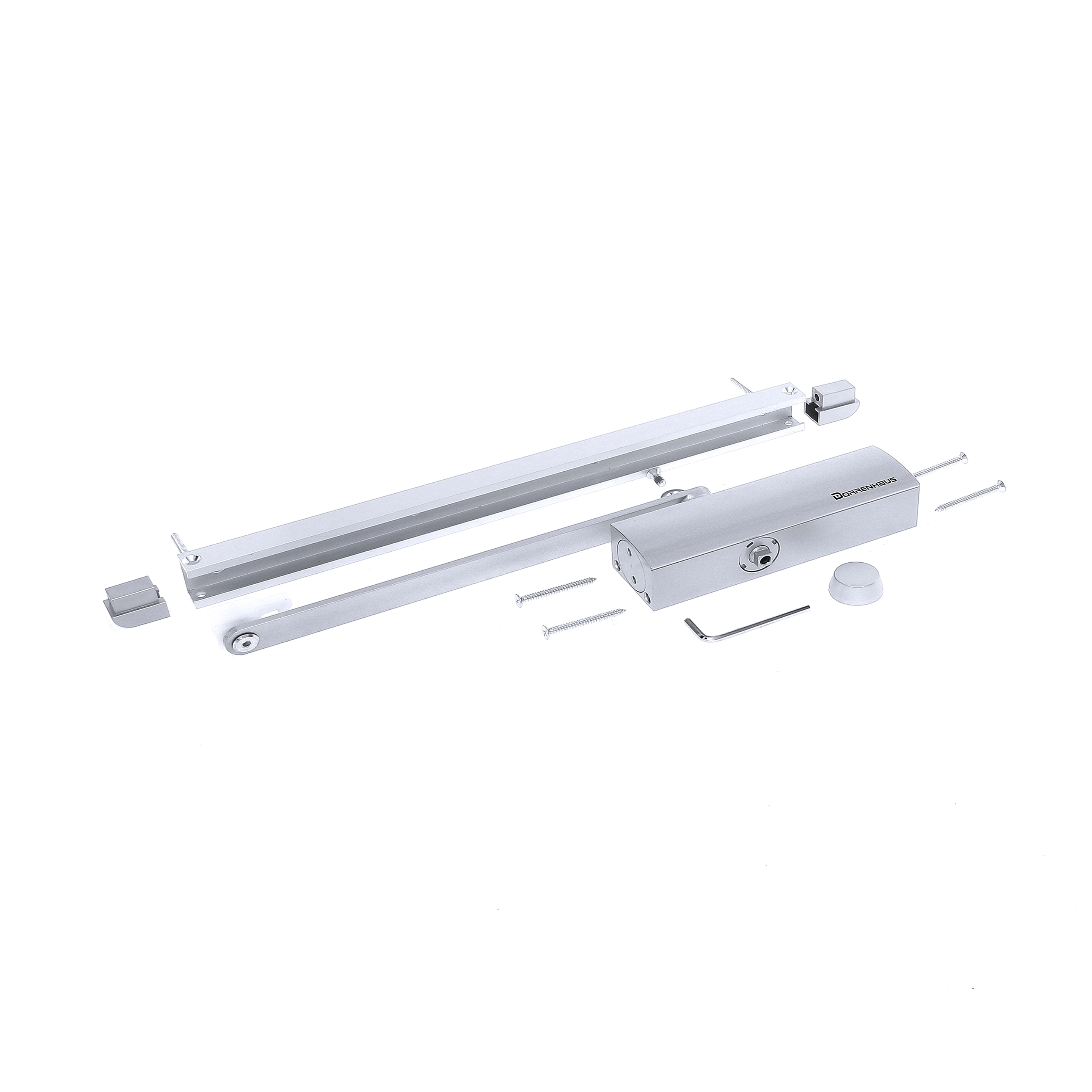

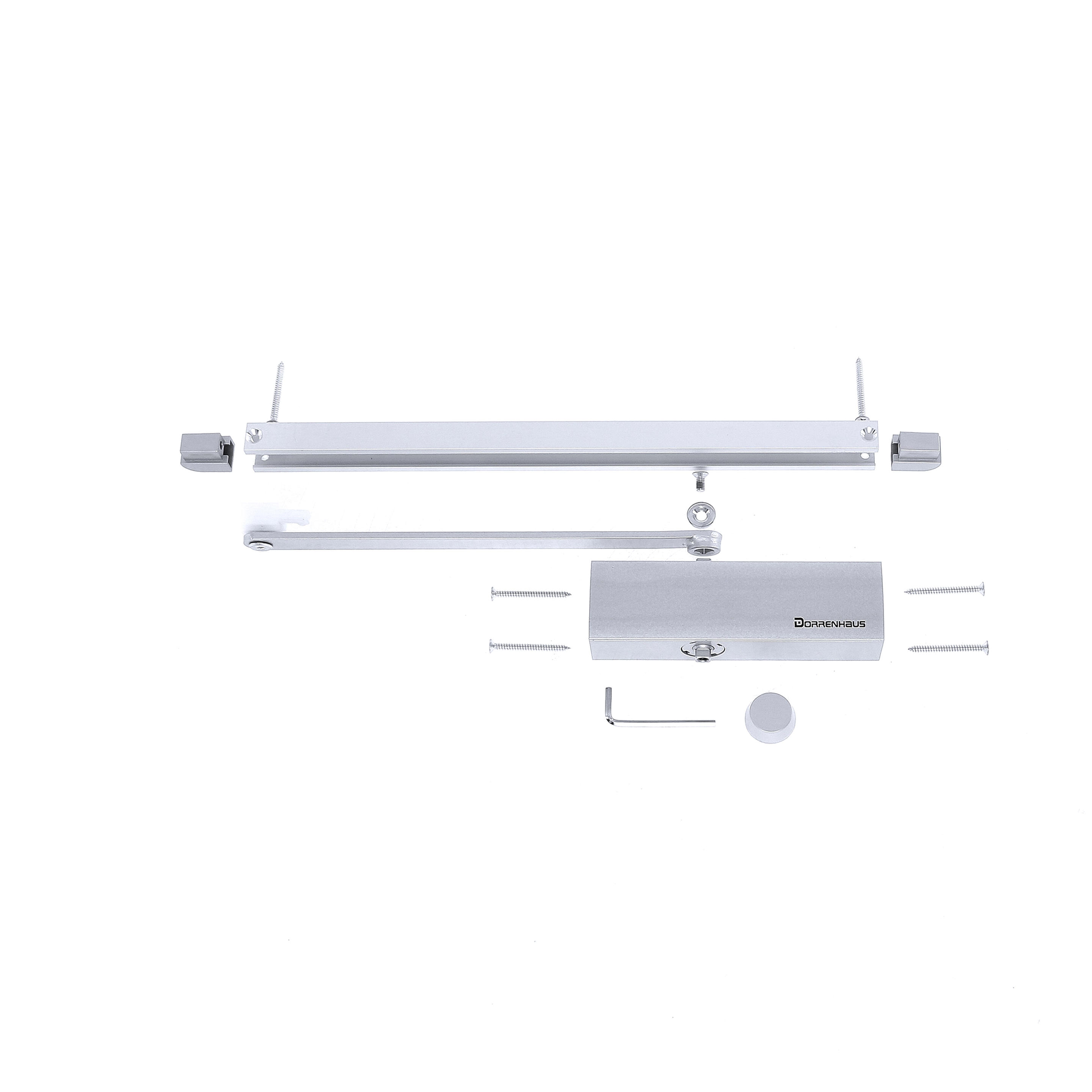

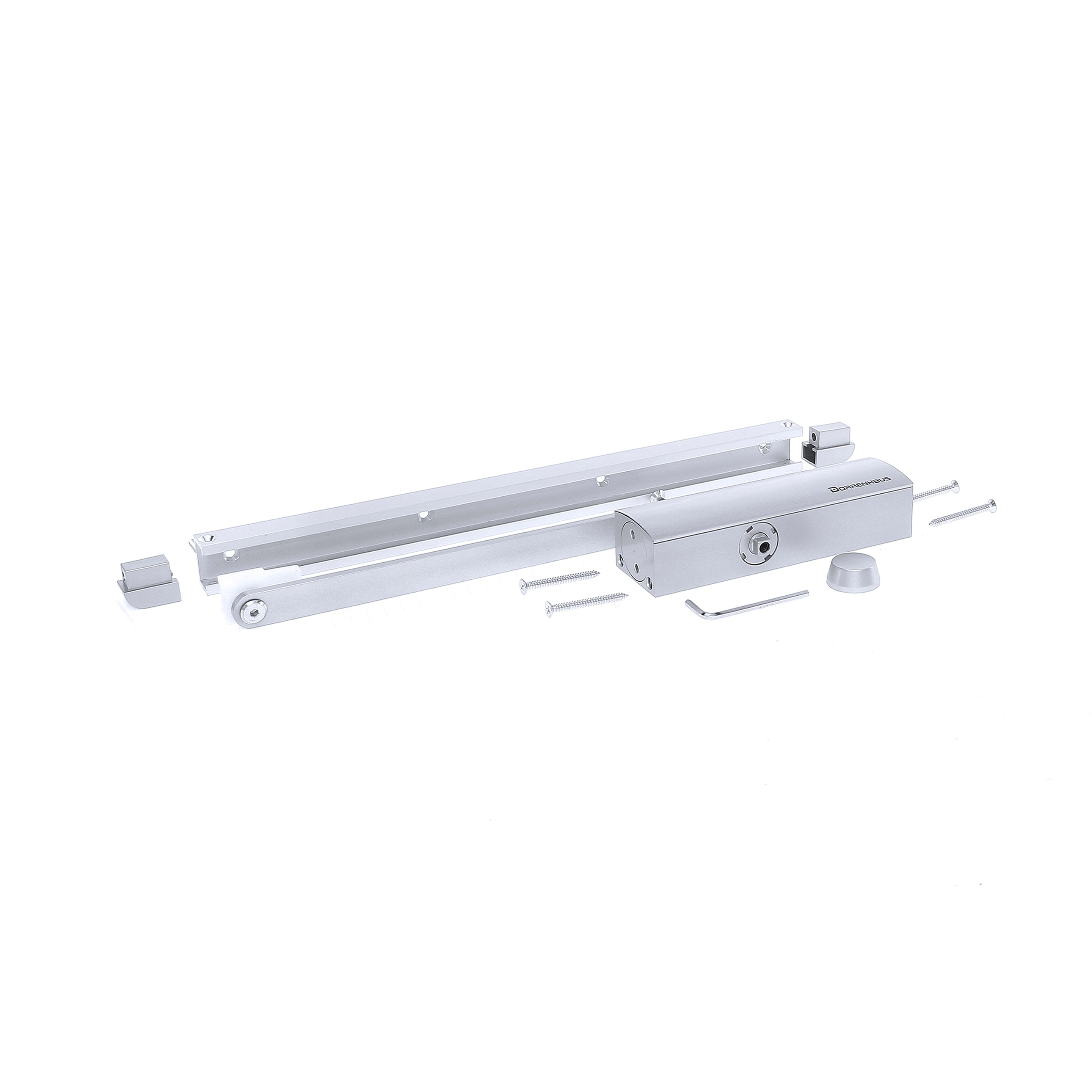

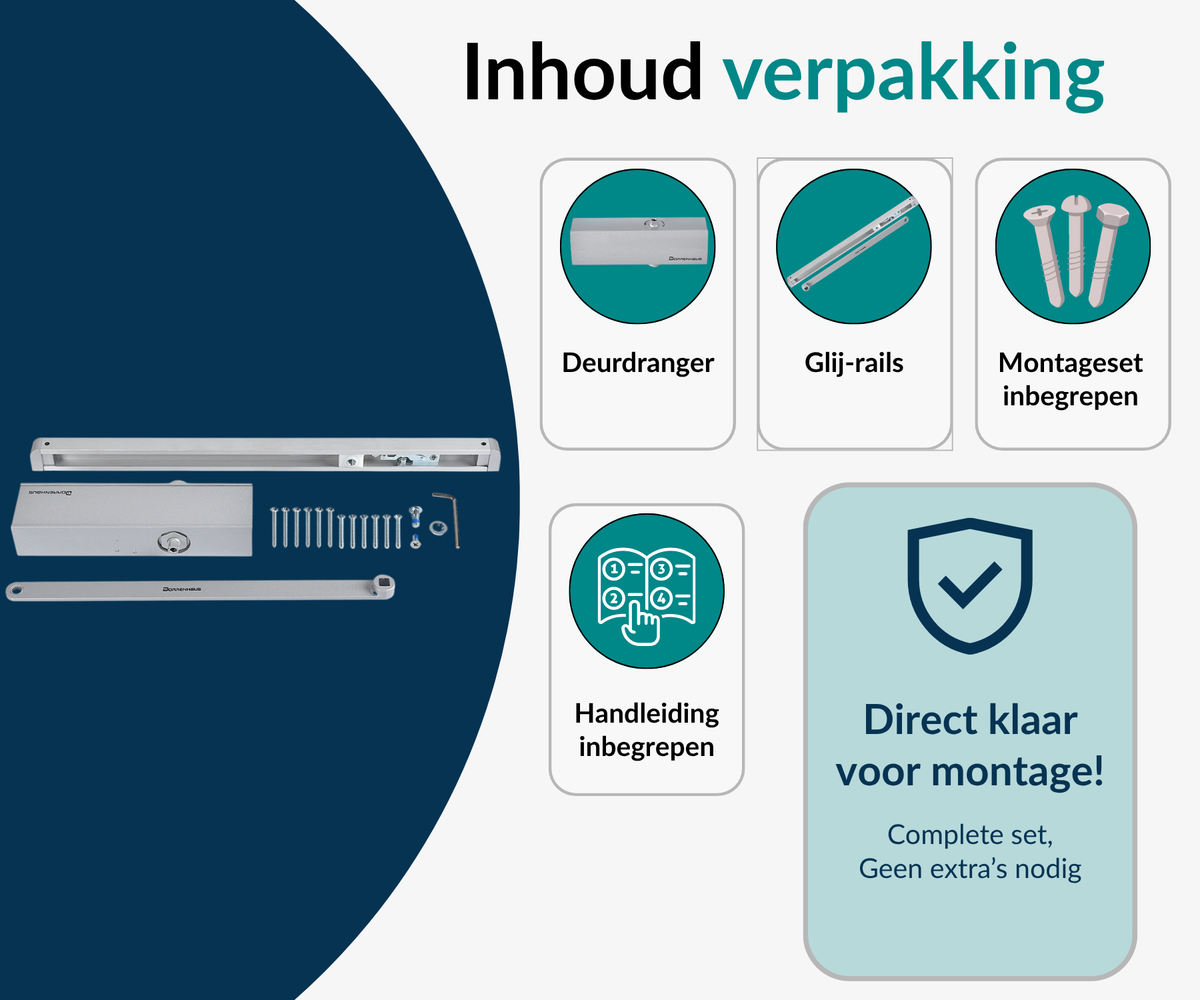

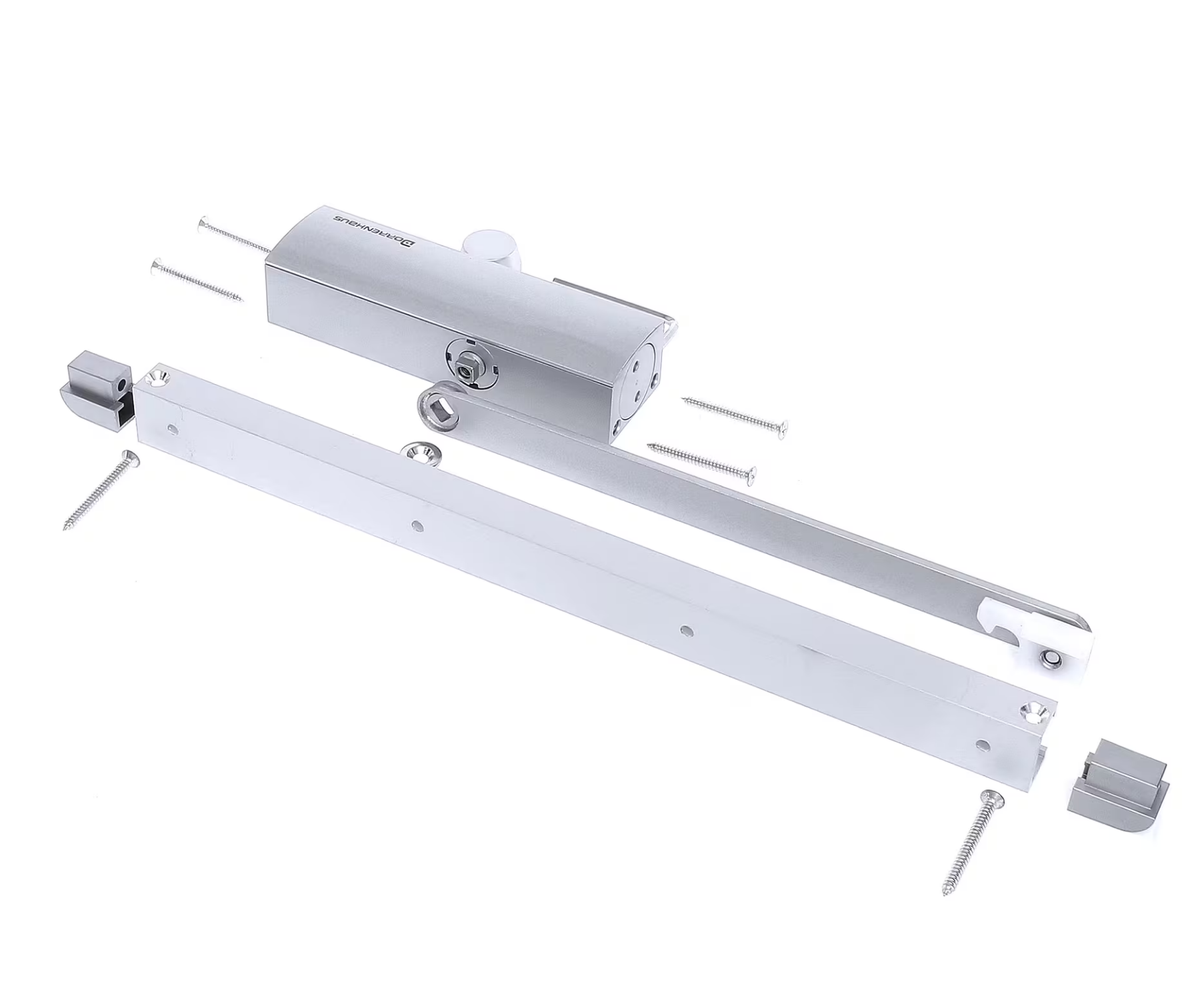

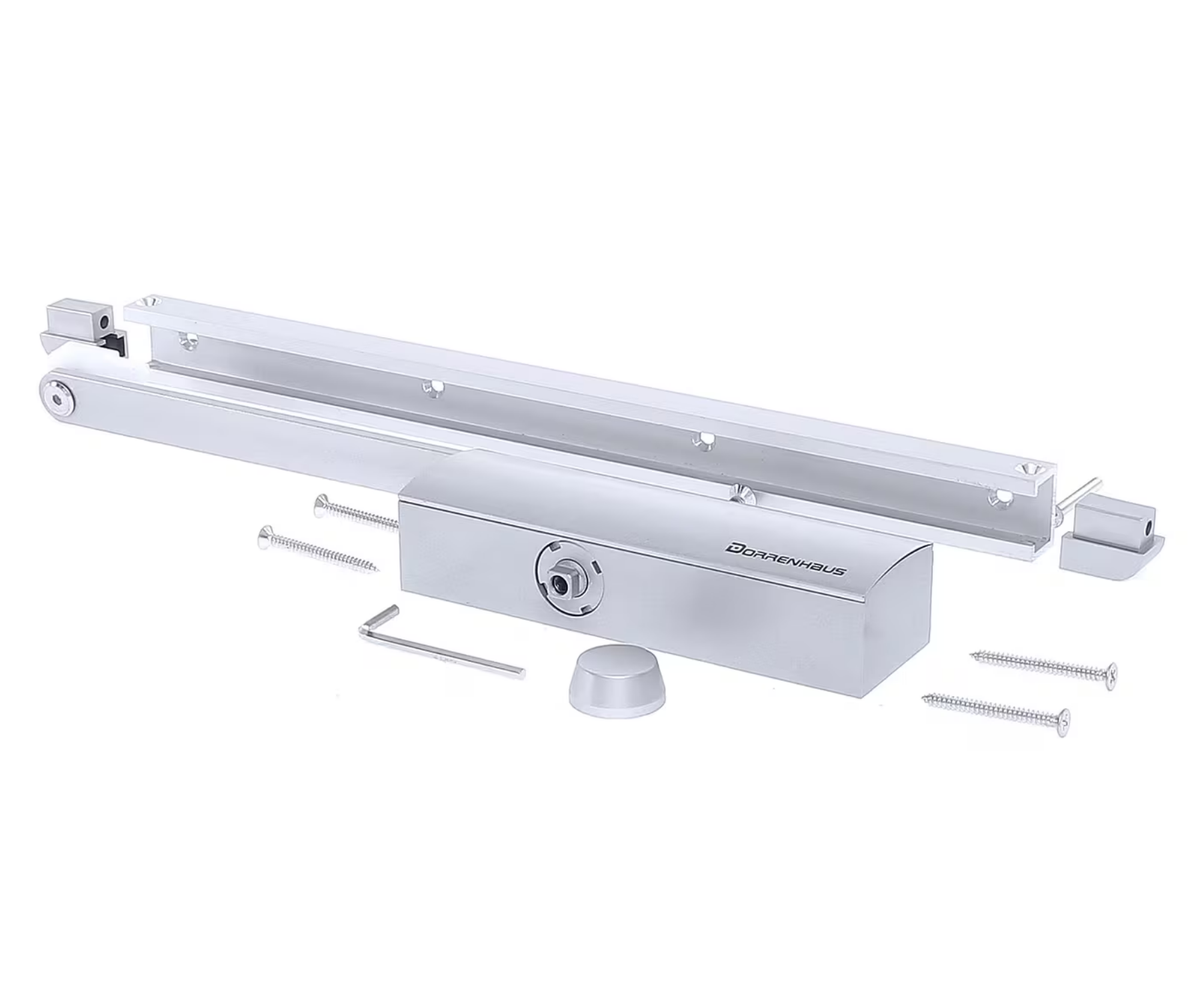

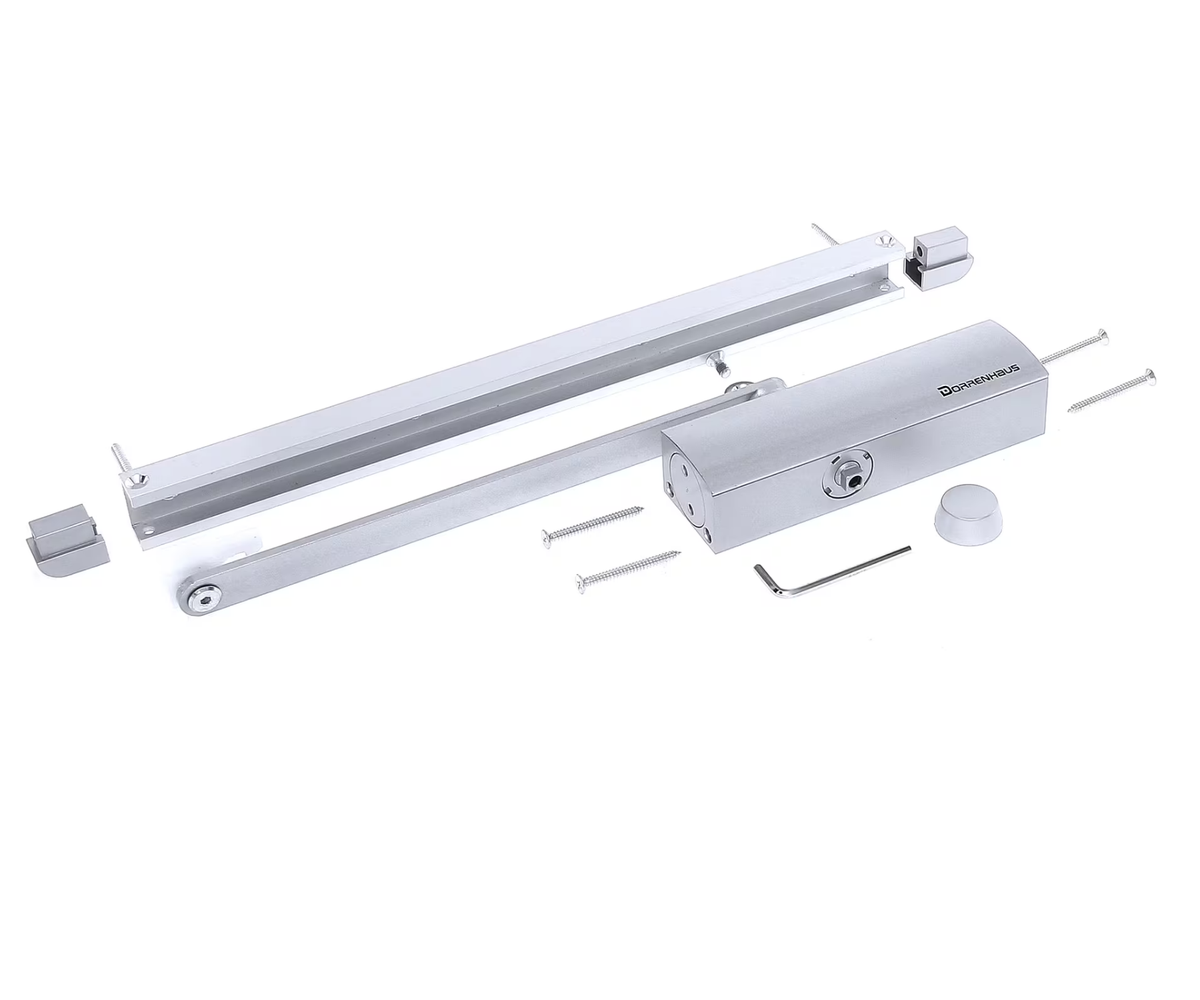

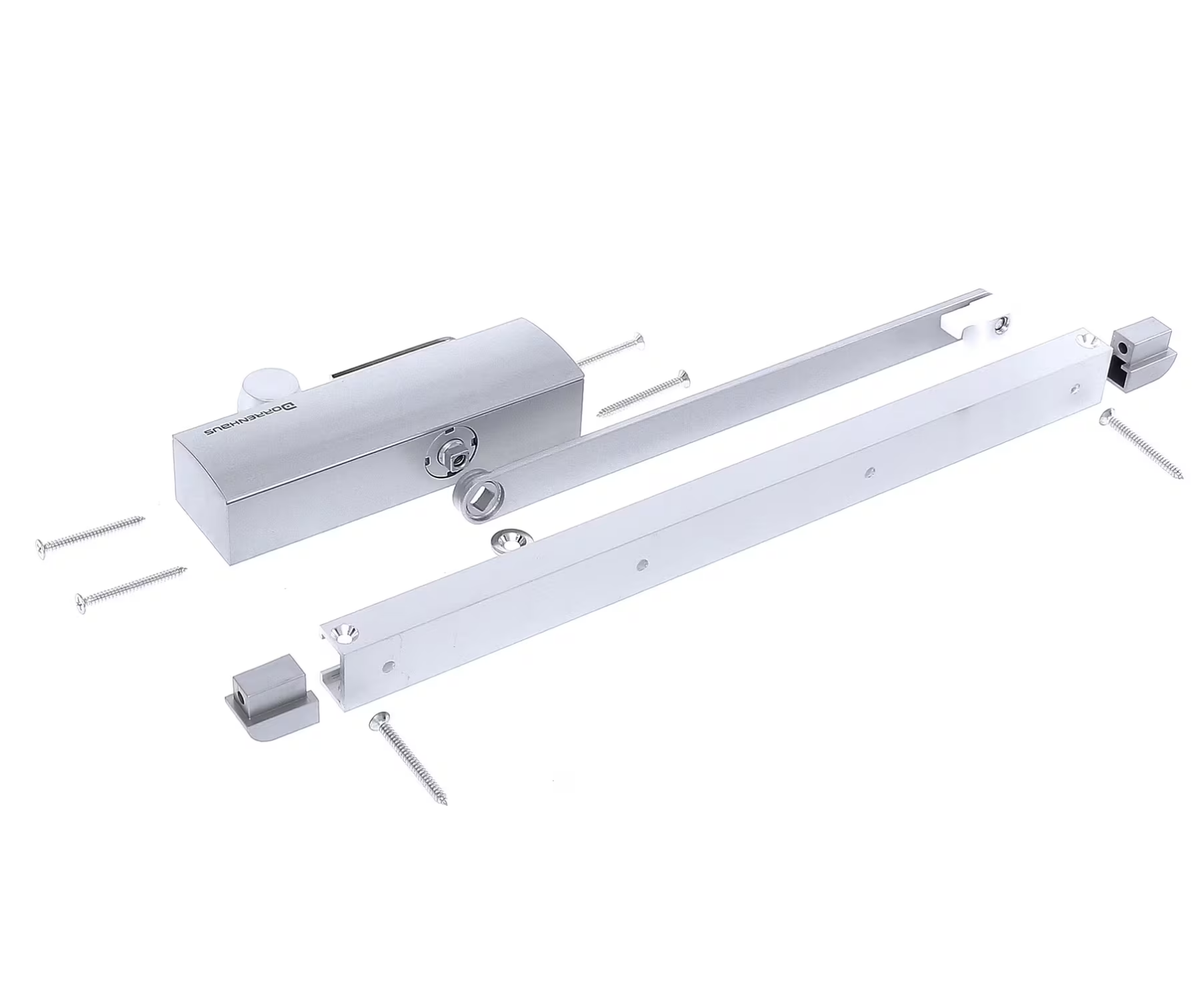

In de doos
Deurdranger
Glijarm
Schroeven en bevestigingsmateriaal
Handleiding
Beschermdop voor de as
Afdekkap voorzijde

Insteladvies
Tip: zet de deur volledig open en draai beide stelschroeven van de deurdranger dicht. De deur blijft nu open staan. Draai daarna de juiste schroef langzaam open tot de deur rustig sluit. Blijft de deur nog net voor het sluiten hangen, stel dan de tweede schroef bij om de snelheid van de eindslag te bepalen. Zo is de sluiting van de deurdranger volledig naar wens af te stellen.
