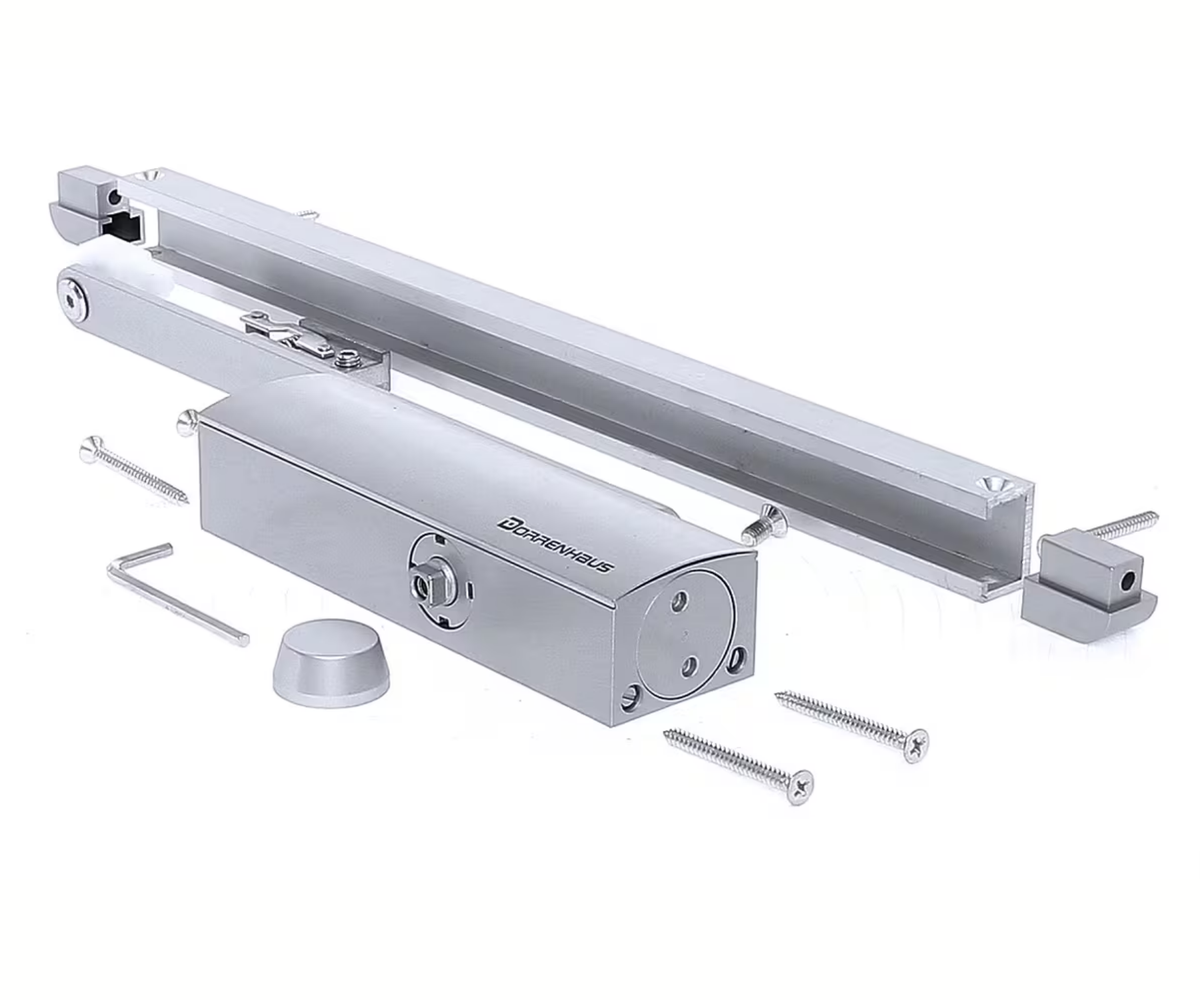

D-904-H-HO Dorrenhaus deurdranger (20-60KG)
Productinformatie

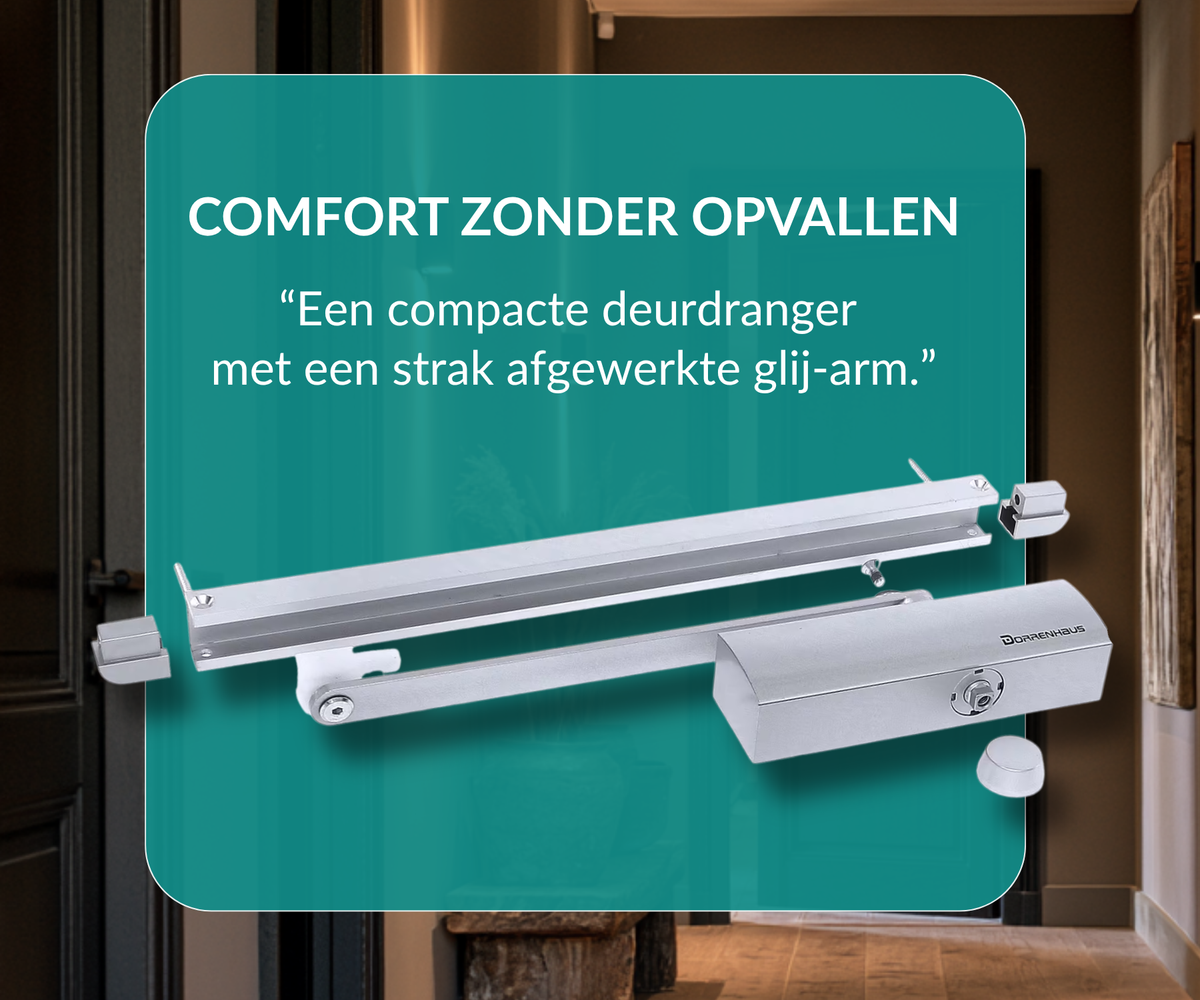

De D904-H-HO is een compacte deurdranger met glijrails en openhoudfunctie, geschikt voor lichte tot middelzware deuren (20–60 kg). Ideaal voor residentiële toepassingen waar een stille, gecontroleerde sluiting gewenst is. Uitgevoerd met soft-close mechanisme en eenvoudig instelbare functies voor optimaal gebruiksgemak.
Plus- en minpunten
Deze compacte deurdranger is geschikt voor lichte en middelzware deuren van 20-60 kg. Daarmee is hij ideaal voor de meeste residentiële toepassingen.
Deze deurdranger heeft een openhoudmechanisme in de glijarm, waarmee u de deur in open stand kunt vergrendelen. Met een lichte beweging haalt u de deur eenvoudig uit de openhoudstand, waarna deze automatisch sluit.
Deze deurdranger werkt met een glijrailsysteem dat zorgt voor een soepele en stille sluiting (soft-close), waardoor de deur geruisloos in het slot valt.
Deze deurdranger met glijrails is minder geschikt voor oudere deuren, zoals die in jaren 30-woningen. Het glijrailsysteem werkt het beste op nieuwere kozijnen met een vlak oppervlak en minimale oneffenheden, zoals sierprofielen.
Omschrijving

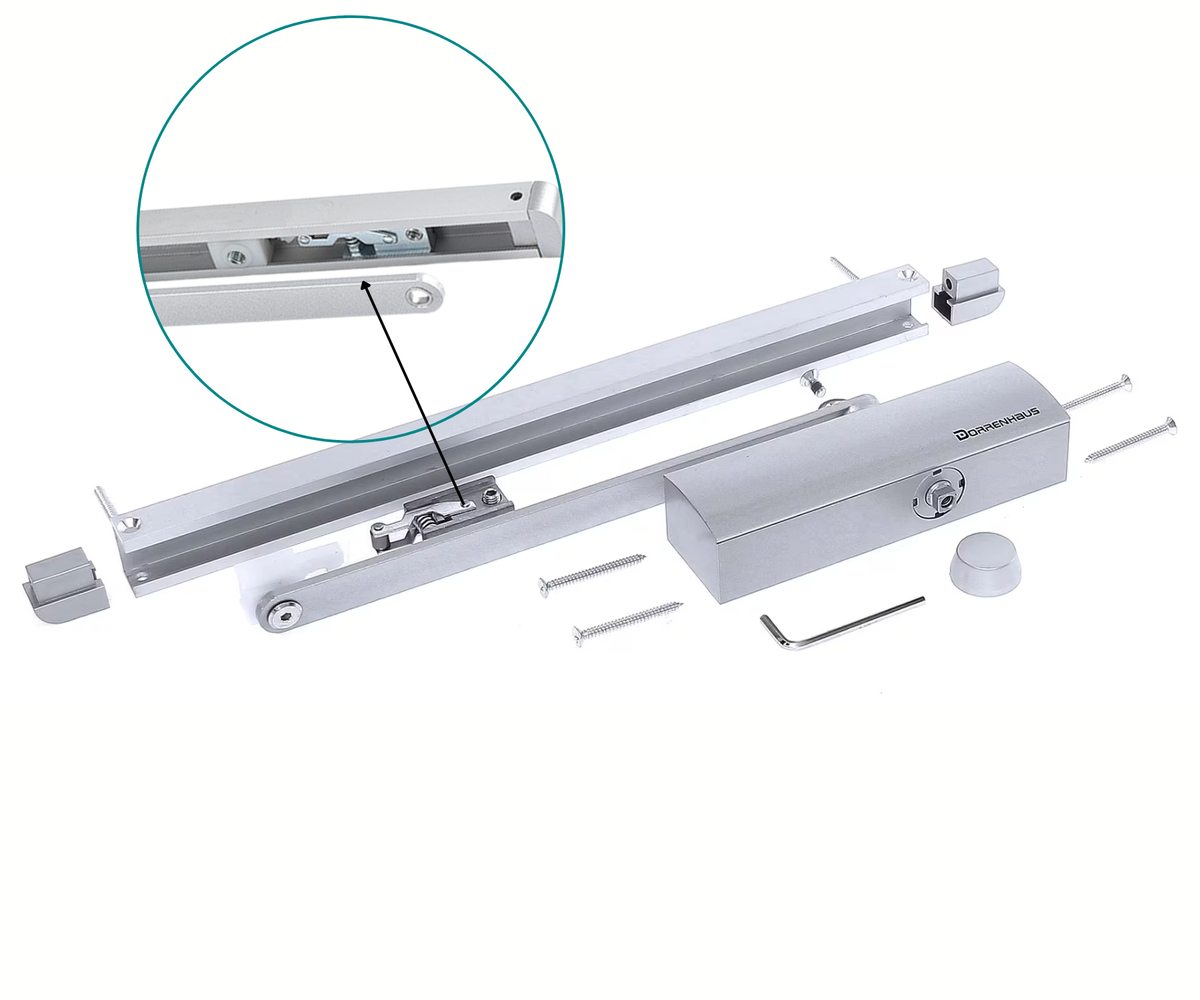

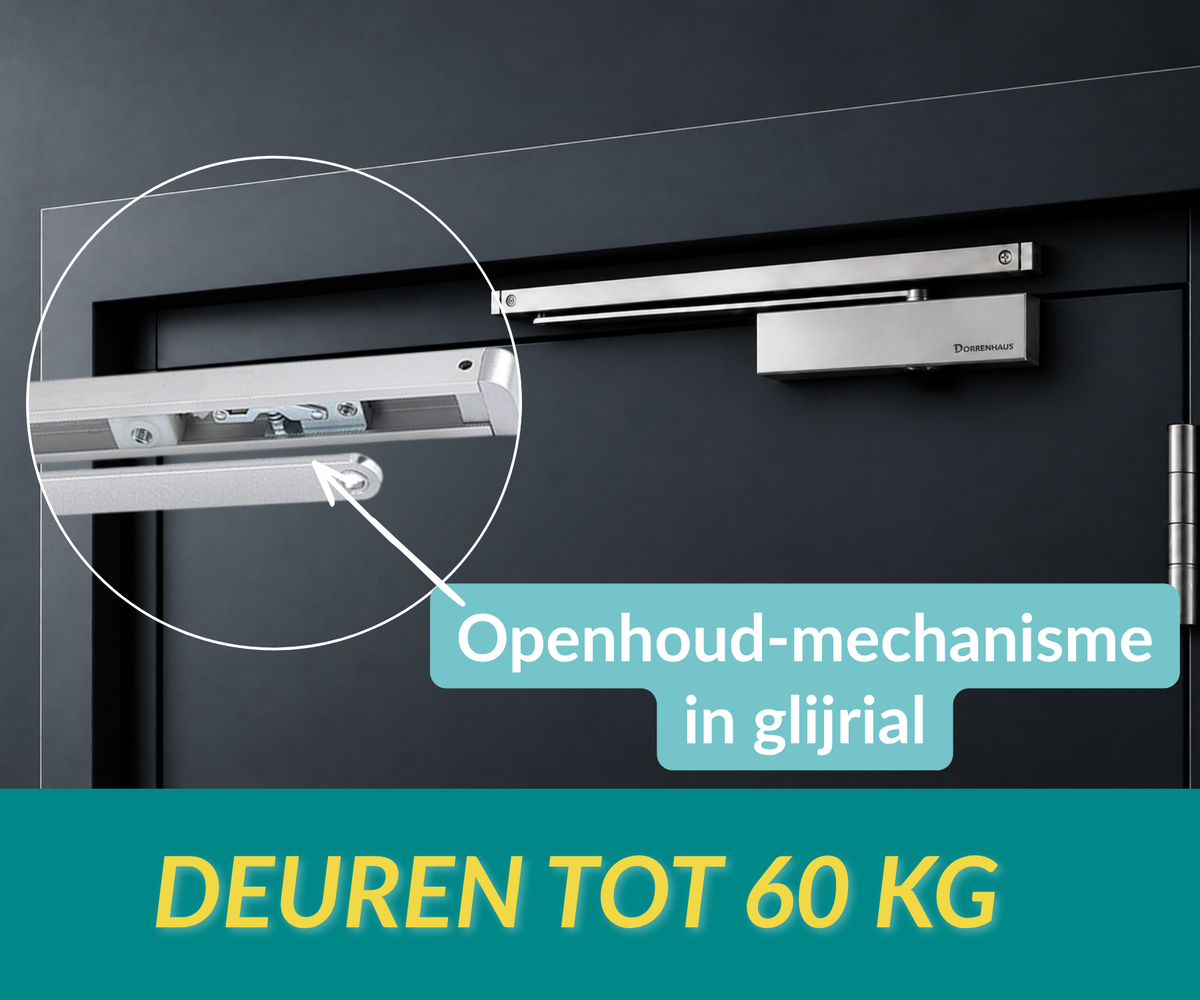

De deurdranger D904-H-HO is dankzij het glijrailsysteem eenvoudig te monteren en heeft een sluitkracht van 2 - 3 (20-60 kg), conform de EN1154-norm. Deze deurdranger is voorzien van een openhoudmechanisme dat in de glijrail wordt gemonteerd, zodat u zelf de gewenste openingshoek kunt bepalen.
Let op: omdat deze deurdranger is uitgerust met een openhoudfunctie, mag hij niet worden toegepast op brandwerende deuren voor compartimentering.
Instelmogelijkheden

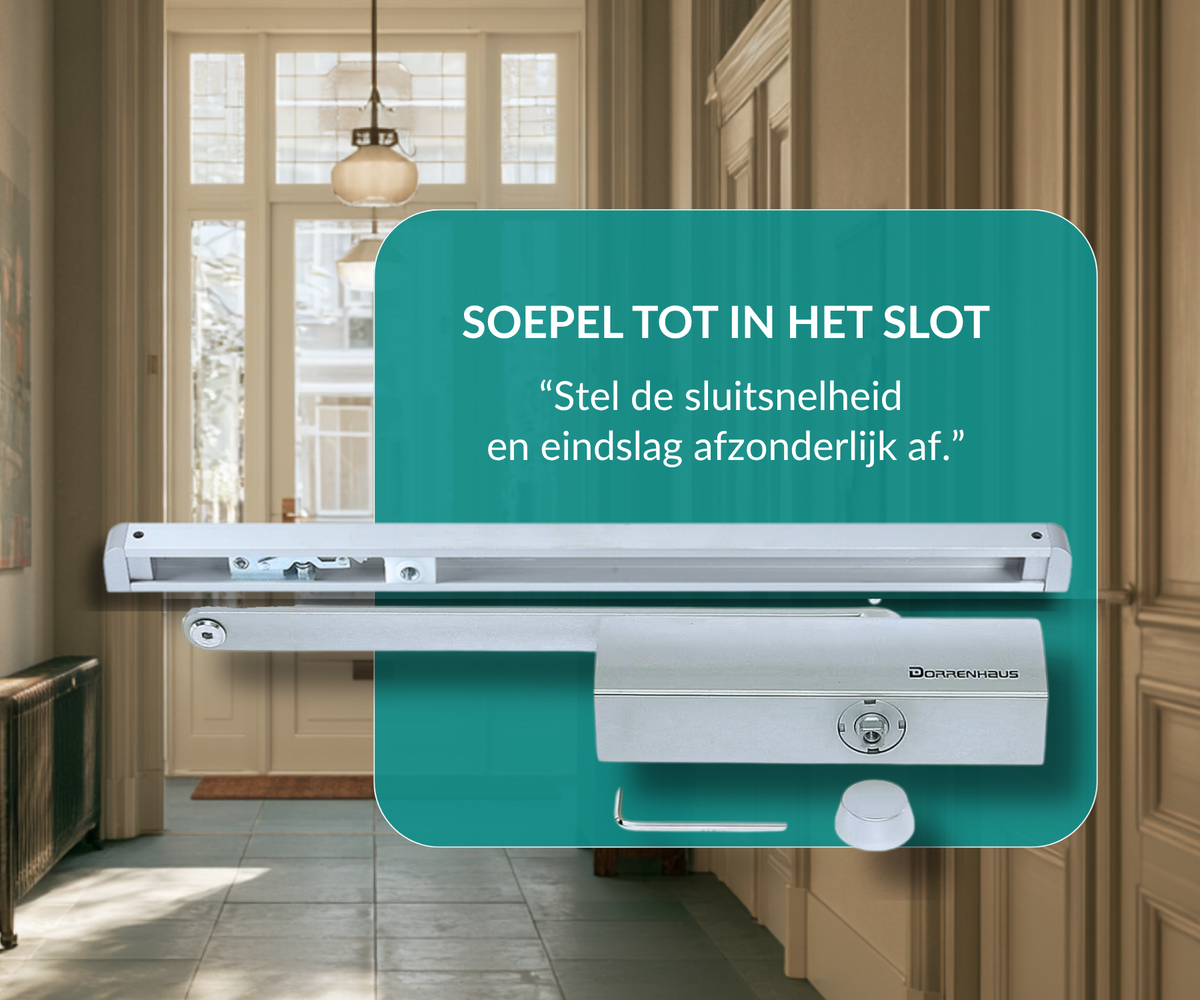

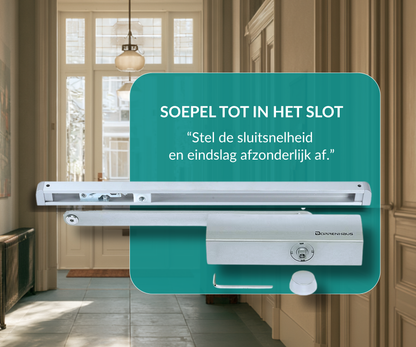

Deze deurdranger heeft een instelbare sluitsnelheid en eindslag.
U kunt de sluitsnelheid van de eerste 150 graden en de eindslag van de laatste 30 graden onafhankelijk van elkaar instellen.
Hiermee bepaalt u zelf of de deur snel sluit en langzaam in het slot valt, of juist andersom.

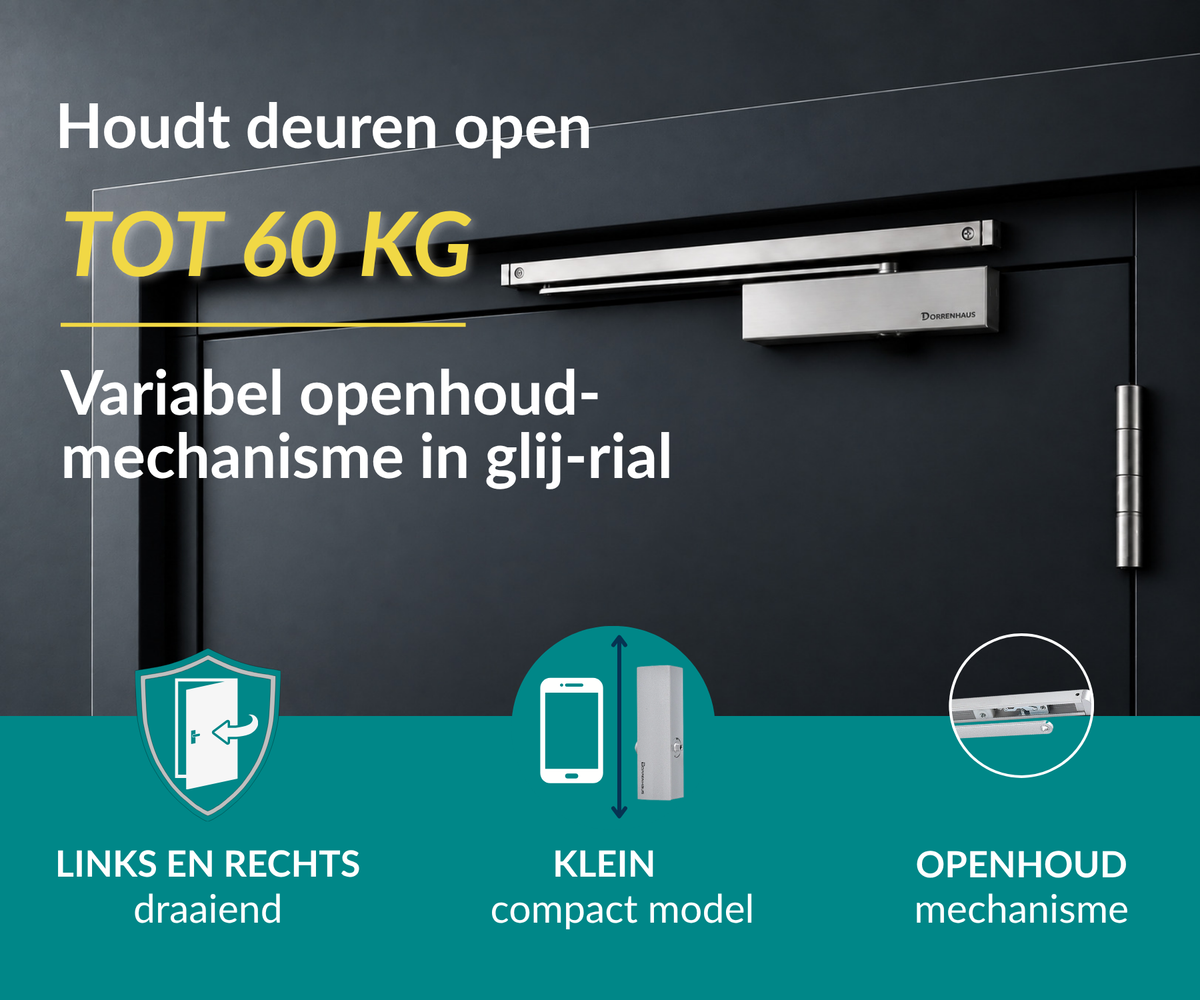

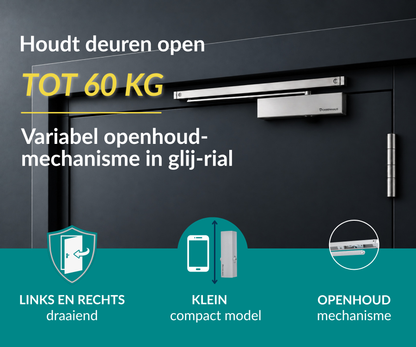

Openhoudfunctie:

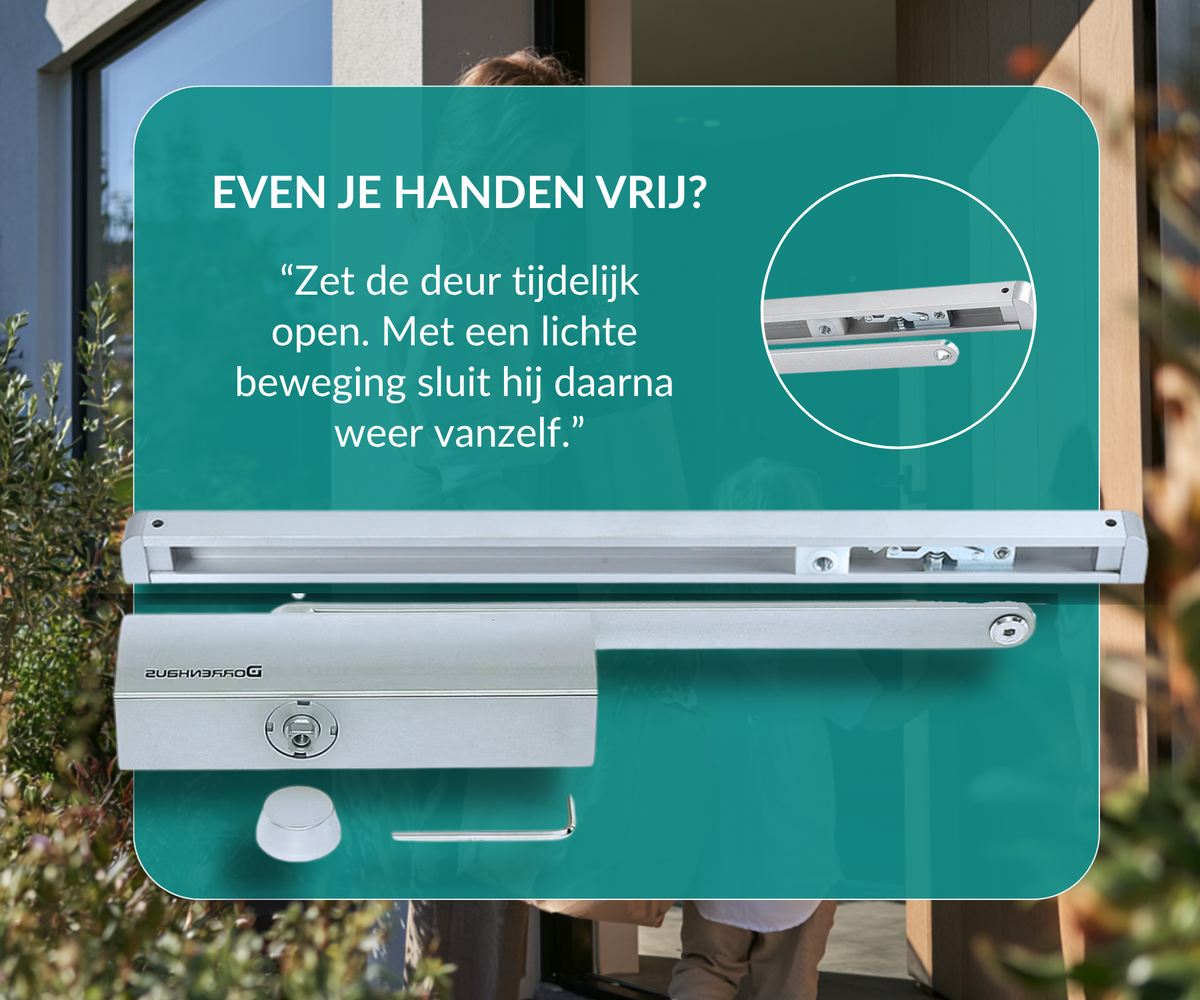

Deze deurdranger beschikt over een openhoudfunctie in de glijarm. U stelt zelf in onder welke hoek de deur in de openhoudstand blijft staan. Met een lichte beweging haalt u de deur uit de openhoudstand en sluit hij automatisch.
Montage
Geschikt voor zowel links- als rechtsdraaiende deuren.
Deurbladmontage: deurdranger op de deur, glijarm op het kozijn. U trekt de deur naar u toe om deze te openen.
Kozijnmontage: deurdranger op het kozijn, glijarm op de deur. U duwt de deur van u af om deze te openen.

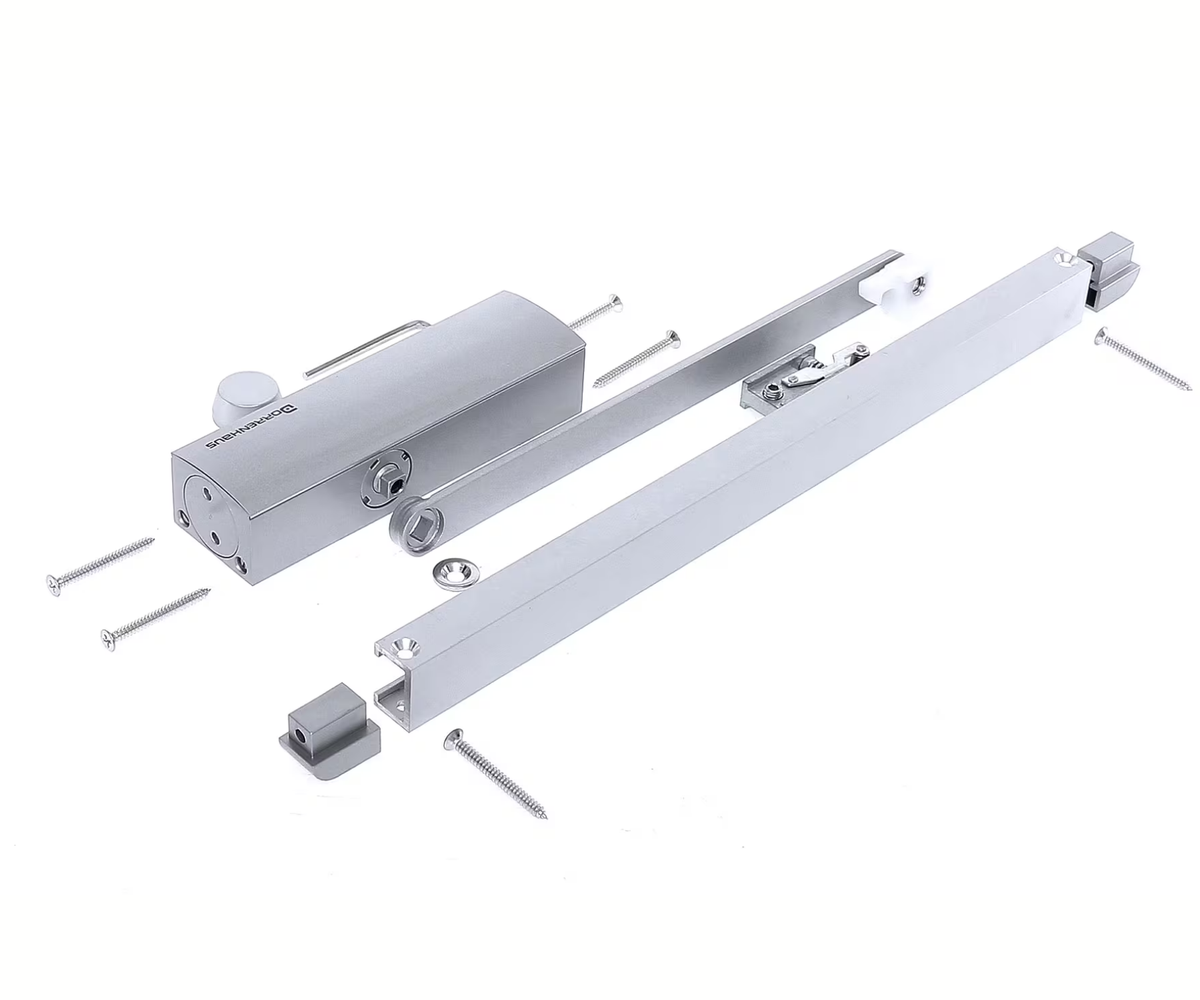

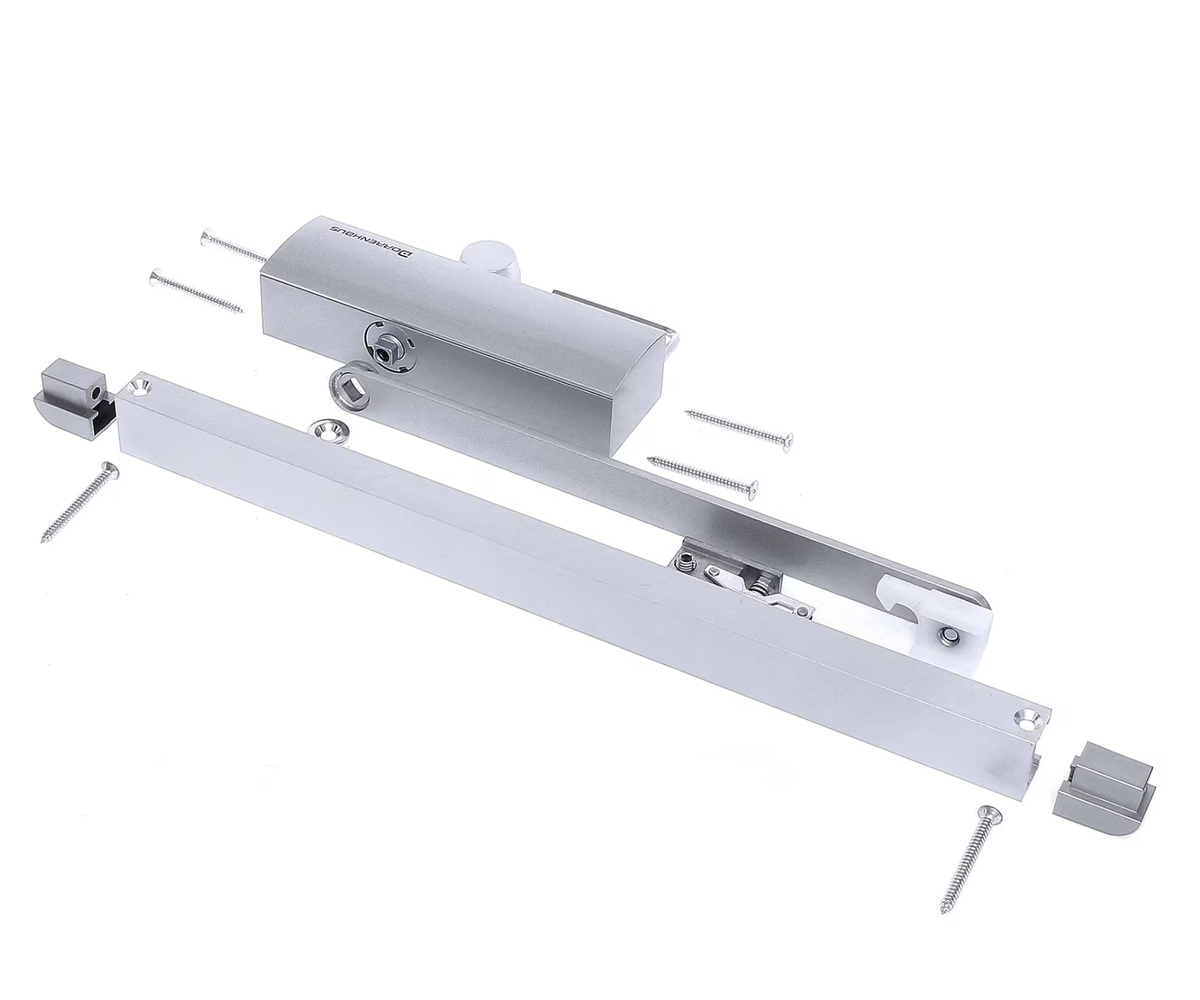

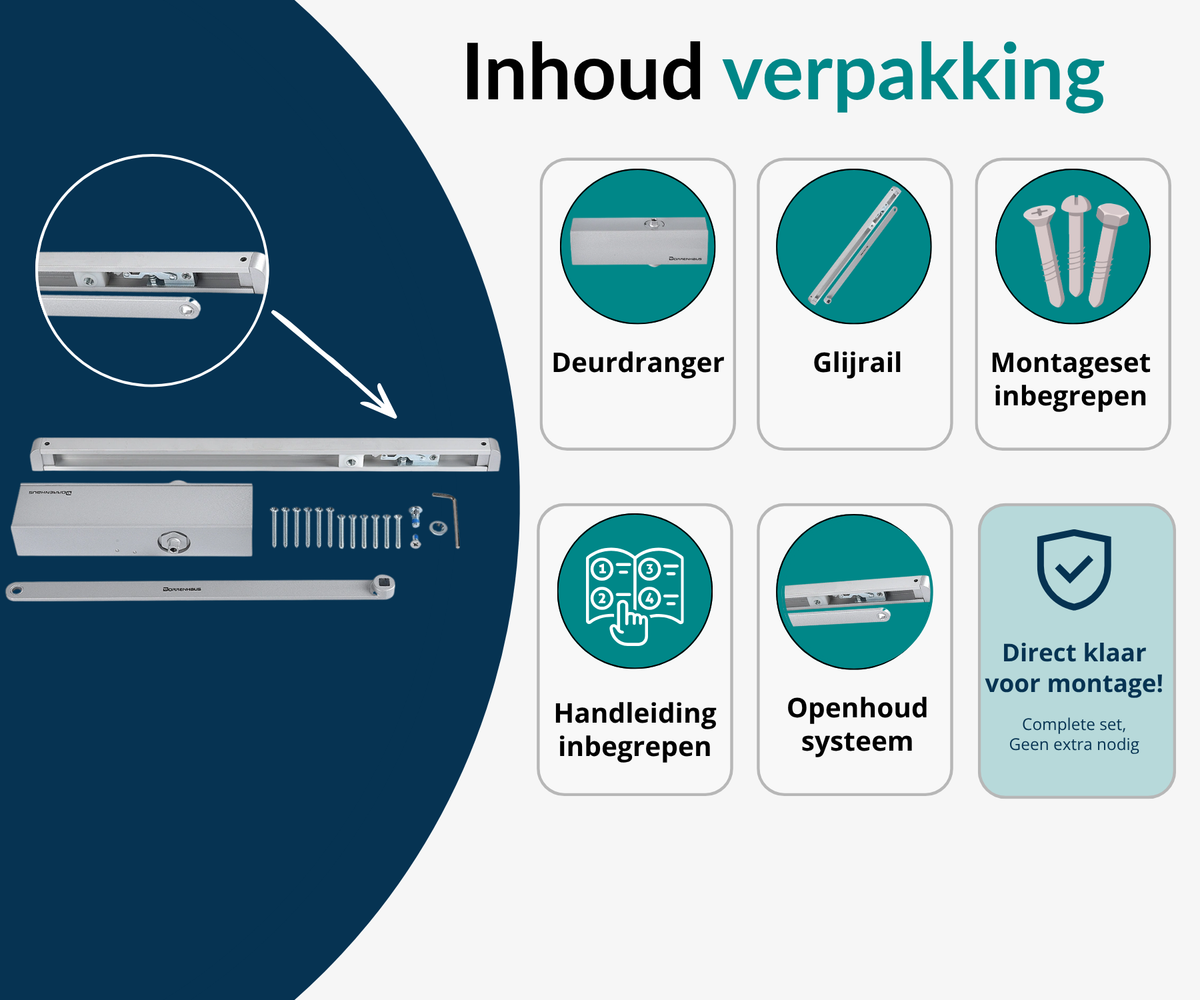

In de doos
Deurdranger
Glijarm
Openhoudmechanisme
Schroeven en bevestigingsmateriaal
Handleiding
Beschermdop voor de as
Afdekkap voorzijde
Insteladvies
Tip: zet de deur volledig open en draai beide stelschroeven van de deurdranger dicht.
Als dit correct is uitgevoerd, blijft de deur open staan en sluit deze niet.
Draai vervolgens de juiste stelschroef langzaam een beetje open, zodat de deur rustig sluit.
Hiermee bepaalt u de algemene sluitsnelheid.
Gaat de deur nog niet volledig dicht, draai dan de andere stelschroef langzaam open om de snelheid van de eindslag te regelen.
Zo stelt u de sluitsnelheid volledig naar wens af.
Technical Specifications
Specification Details | Details |
Uitvoering | Glij arm |
Kleur | Zilverkleurig |
Sluitkracht | EN 2, EN 3 |
Draairichting | Links en Rechts draaiend |
Merk | Dorrenhaus |
Variabele begin en eindsnelheid | Ja |
Instelbare sluitsnelheden | Ja |
Veiligheidsventiel tegen schade | nee |

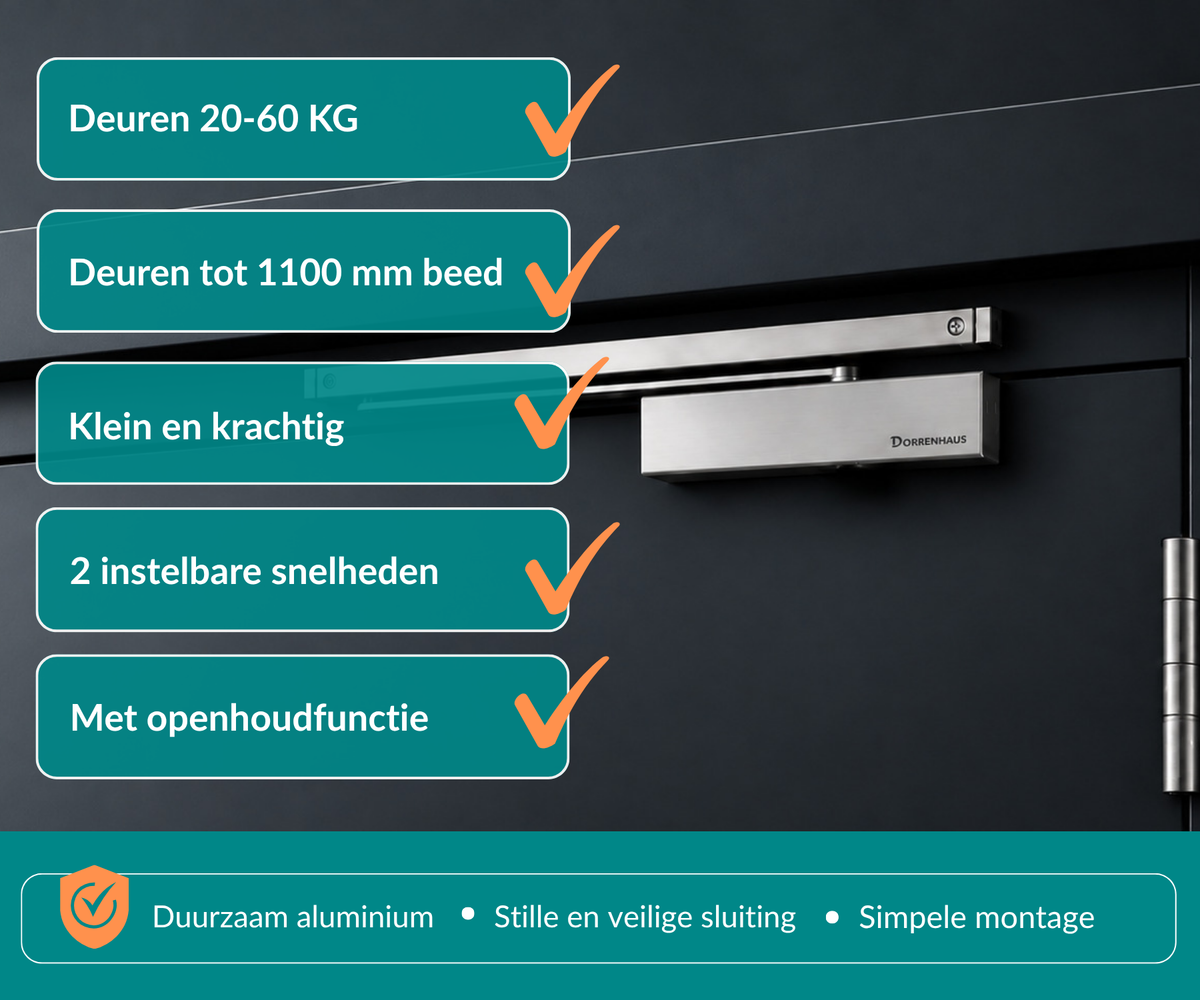

Deurbreedte | Tot 1100 mm |
Gewicht van uw deur | 20-60 KG |
Montage deurblad | trekzijde |
Montage op kozijn | duwzijde (staat niet in de handleiding) |
Toepassing | residentieel - semi proffesioneel |
Openhoudfunctie | ja |
Maximale instelbare openingshoek | nee |
Video's
Bekijk hieronder beschikbare videos over deze deurdranger.
Handleidingen
Voor meer informatie over de montage, download hieronder de handleiding.
