D-3036-PA Dorrenhaus deurdranger (40-150KG)

D-3036-PA Dorrenhaus deurdranger (40-150KG)

Productinformatie

Deze krachtige deurdranger met parallelarm is ontworpen voor intensief professioneel gebruik. Dankzij de brede instelbare sluitkracht van 40-150 kg is hij geschikt voor vrijwel alle zware deuren en ideaal voor locaties met hoge gebruiksintensiteit.

Plus- en minpunten

Breed instelbereik van 40-150 kg, waardoor deze deurdranger geschikt is voor de meeste deuren, inclusief intensief gebruikte professionele toepassingen.

Voorzien van een speciale backcheckfunctie die de deur beschermt tegen harde wind en fungeert als schokdemper.

Sluitkracht eenvoudig na montage in te stellen met de meegeleverde inbussleutel.

De arm loopt horizontaal mee met deur en kozijn, wat zorgt voor een nette afwerking en handig is bij gordijnen of roldeuren direct achter de deur.

Door de parallelmontage kan deze deurdranger uitsluitend aan de duwzijde van de deur worden gemonteerd, niet aan de trekzijde.

Omschrijving
De deurdranger D-3036-PA wordt gemonteerd aan de duwzijde en heeft een sluitkracht van 3 - 4 - 5 - 6 (40-150 kg) conform de EN1154-norm. Deze norm wordt door de brandweer gehanteerd voor brandwerendheid.

Instelmogelijkheden
Instelbare sluitsnelheid en eindslag: de eerste 150 graden en de laatste 30 graden kunnen onafhankelijk worden ingesteld.
Zo bepaalt u zelf of de deur snel sluit met een zachte eindslag, of juist andersom.
Uitgerust met backcheck voor bescherming tegen harde wind.
Sluitkracht eenvoudig te verstellen met de meegeleverde inbussleutel.

Parallelmontage
De set (deurdranger en parallelarm) wordt aan de duwzijde gemonteerd tegen de onderkant van het kozijn.
Geschikt voor zowel links- als rechtsdraaiende deuren.

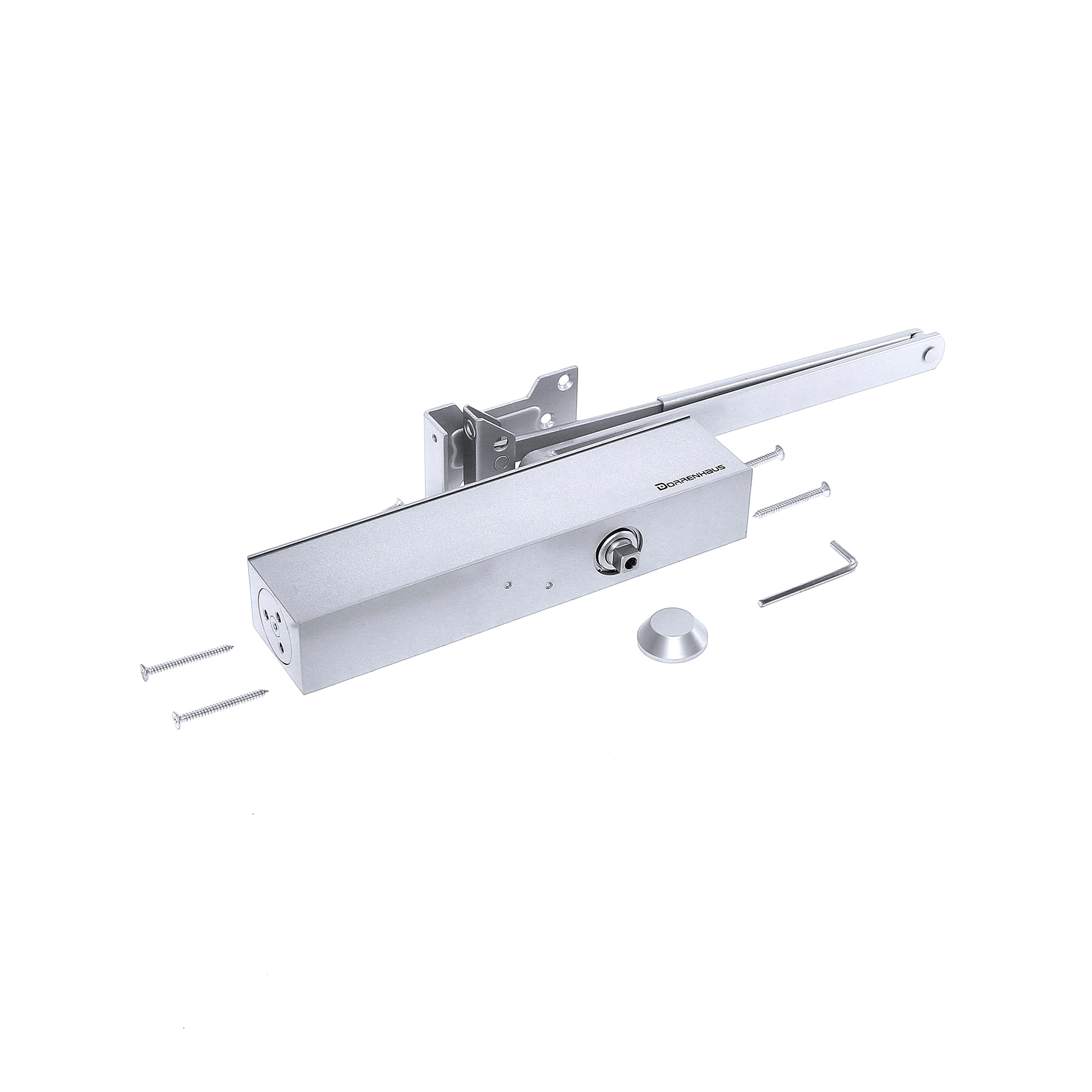

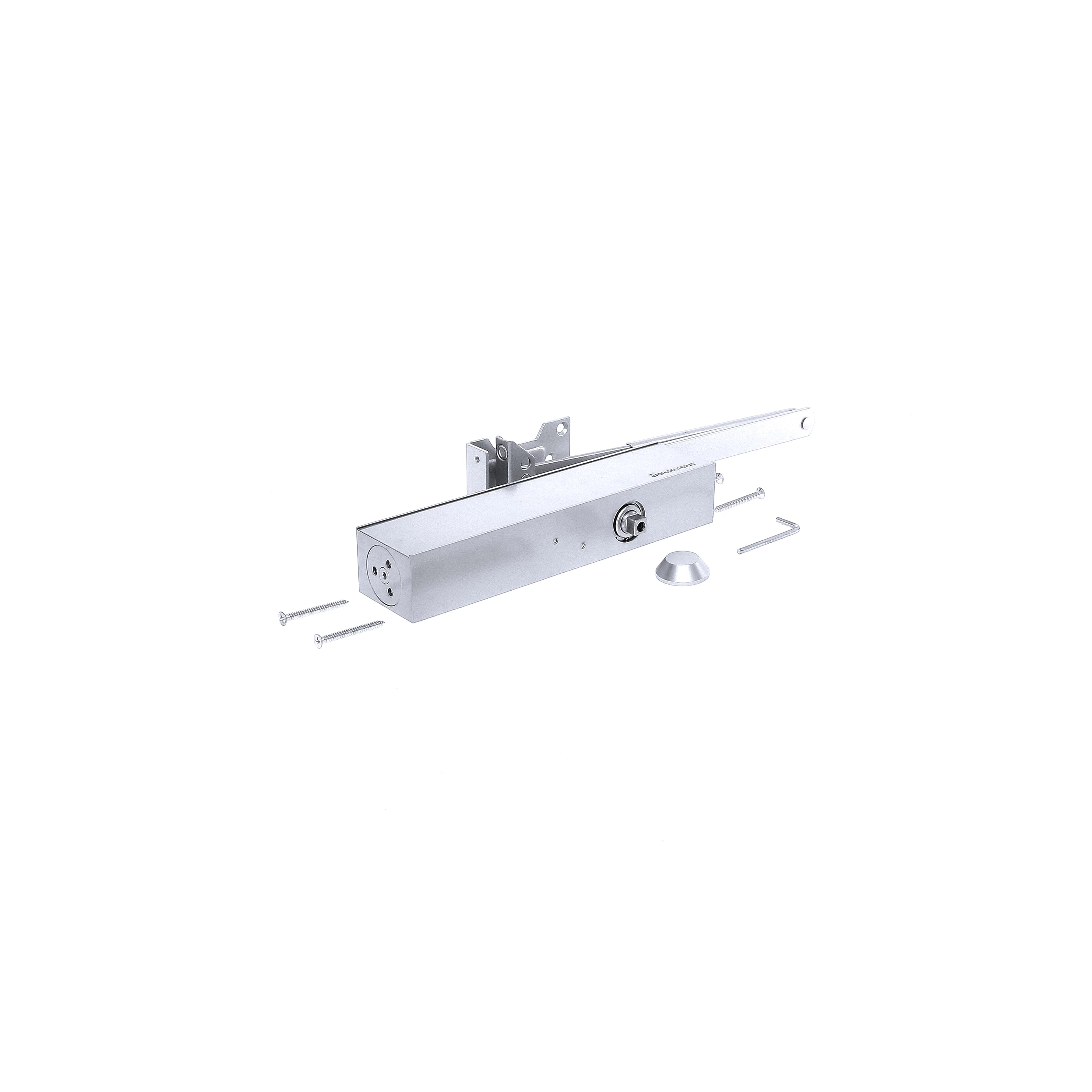

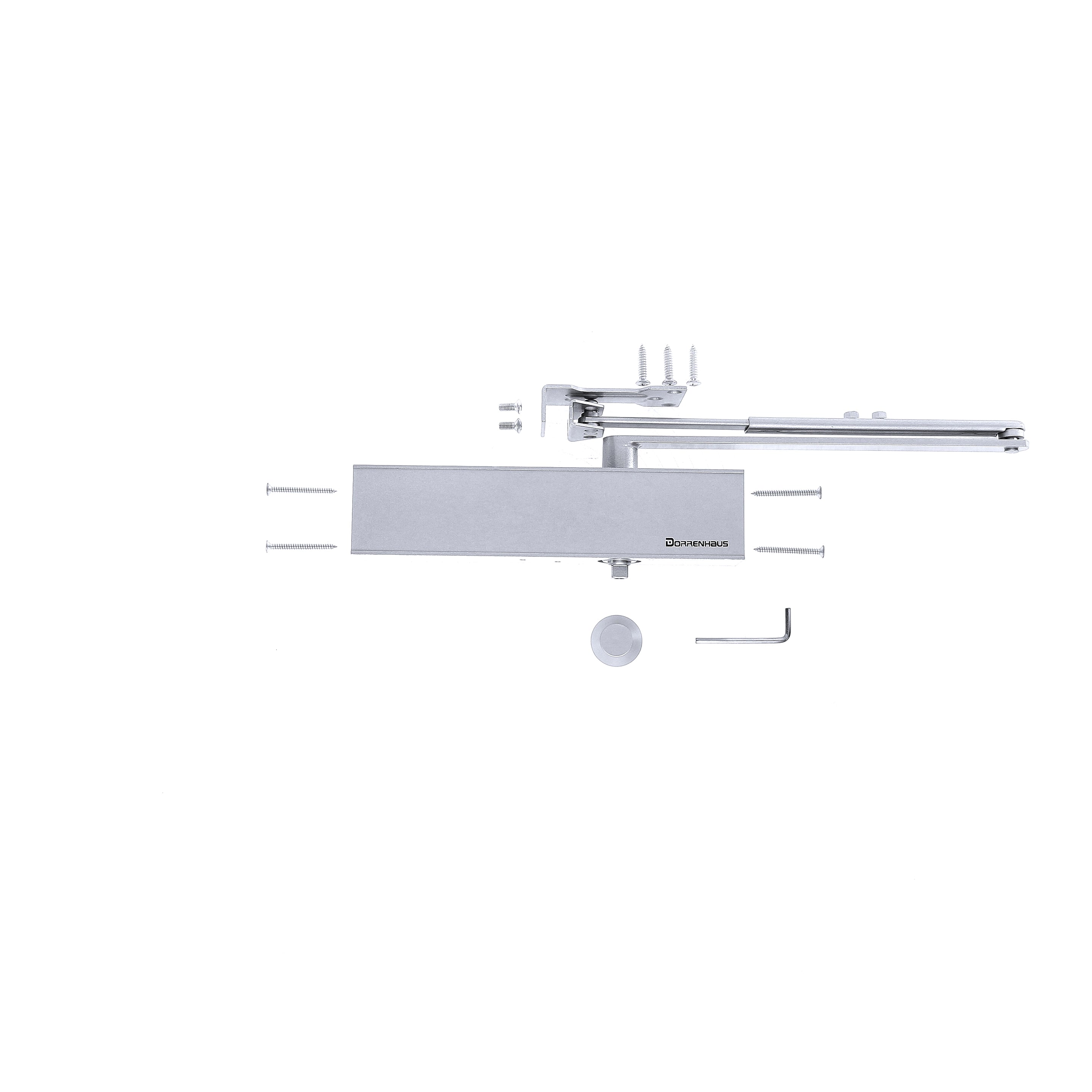

In de doos
Deurdranger
Schaararm
Parallelbeugel
Schroeven en bevestigingsmateriaal
Handleiding
Beschermdop t.b.v. de as
Afdekkap voorzijde
Inbussleutel

Insteladvies
Tip: Zet de deur volledig open en draai beide stelschroeven dicht.
Als dit correct is uitgevoerd, blijft de deur open staan en sluit deze niet.
Draai vervolgens de juiste stelschroef langzaam een beetje open om de gewenste sluitsnelheid te bereiken.
Gaat de deur nog niet volledig dicht, draai dan de tweede stelschroef langzaam open om de snelheid van de eindslag af te stellen.
Zo stelt u de volledige sluitsnelheid exact naar wens af.



Technical Specifications

Video's

Handleidingen

D3000-normal-parallelmount-new installation-guide-D-3036 parallelbracket-installation-guide
