Productinformatie

Deze krachtige deurdranger met parallelarm is ontworpen voor intensieve professionele toepassingen. Dankzij de brede sluitkrachtinstelling van 40-150 kg is hij geschikt voor vrijwel alle deurtypen, met betrouwbare prestaties en duurzame afwerking.

Plus- en minpunten

Geschikt voor bijna alle deuren dankzij het instelbereik van 40-150 kg. Uitstekend voor intensief professioneel gebruik.

Voorzien van een speciale backcheckfunctie die de deur beschermt tegen harde wind en fungeert als schokdemper.
Hiermee voorkomt u schade door bijvoorbeeld een plotselinge windvlaag.

Sluitkracht eenvoudig instelbaar na montage met de meegeleverde inbussleutel.

De arm van de deurdranger steekt niet uit maar loopt horizontaal mee met deur en kozijn. Dit zorgt voor een strakke uitstraling en is praktisch bij gordijnen of roldeuren direct achter de deur.

De openhoudfunctie in de arm fungeert tevens als eindstop voor de maximale openingshoek.

Door de parallelmontage kan deze deurdranger alleen aan de duwzijde van de deur worden gemonteerd en niet aan de trekzijde.

Omschrijving
De deurdranger D-3036-PA is eenvoudig te monteren en heeft een sluitkracht van 3 - 4 - 5 - 6 (40-150 kg) conform de EN1154-norm.

Let op.
Omdat deze deurdranger is uitgerust met een openhoudfunctie mag deze niet op brandwerende deuren voor compartimentering worden toegepast.

Instelmogelijkheden
Deze deurdranger heeft een instelbare sluitsnelheid en eindslag.
U kunt de sluitsnelheid van de eerste 150 graden en de laatste 30 graden apart instellen.
Bijvoorbeeld: snelle sluiting met langzame eindslag of andersom.
Daarnaast beschikt de deurdranger over een backcheckfunctie die bescherming biedt tegen harde wind.
Sluitkracht is na montage eenvoudig instelbaar met de meegeleverde inbussleutel.

Openhoudfunctie
Uitgerust met een openhoudfunctie in de schaararm, waarbij u zelf de gewenste hoek kunt instellen.

Parallelmontage
De complete set (deurdranger en parallelarm) wordt aan de duwzijde van de deur gemonteerd, direct onder het kozijn.
Geschikt voor zowel links- als rechtsdraaiende deuren.

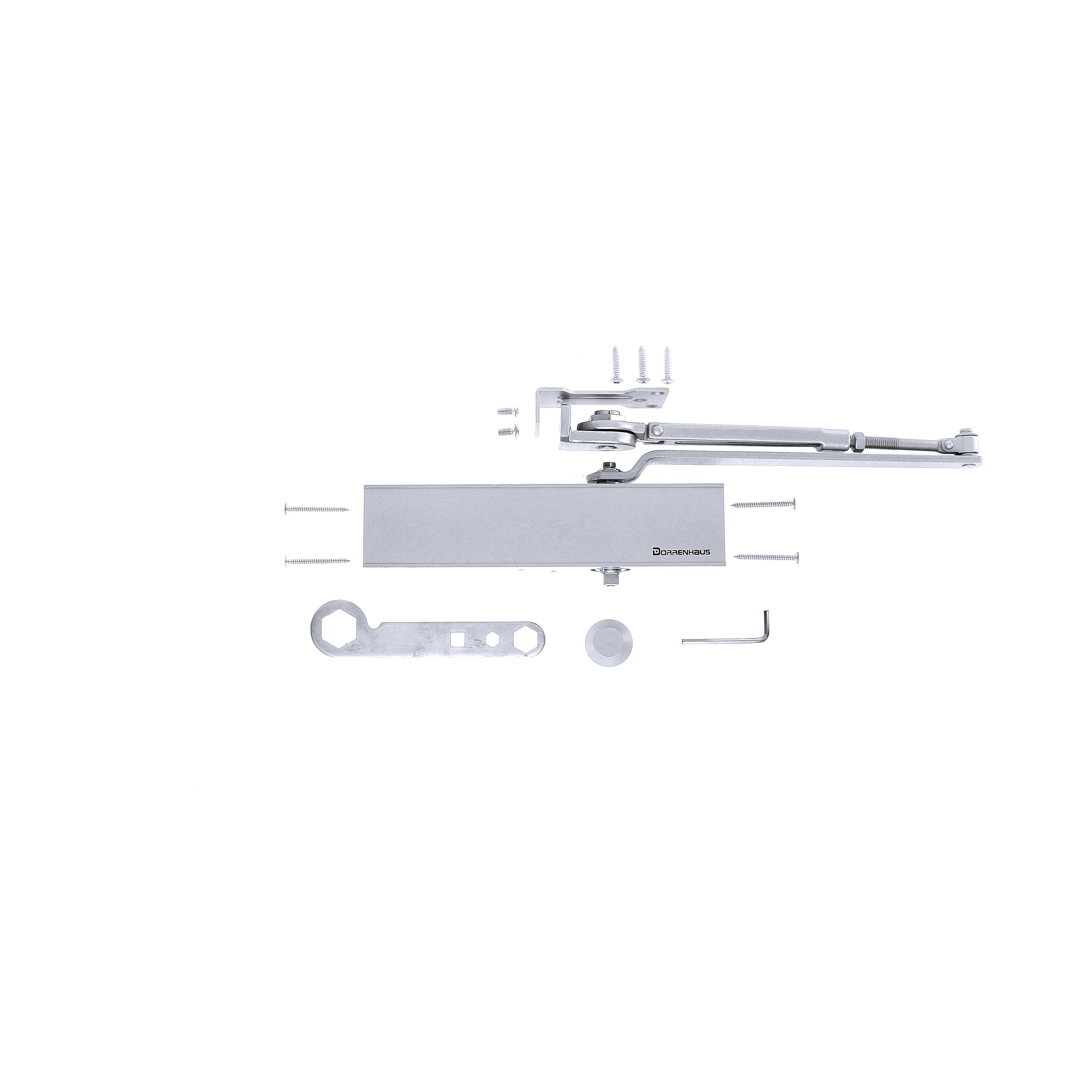

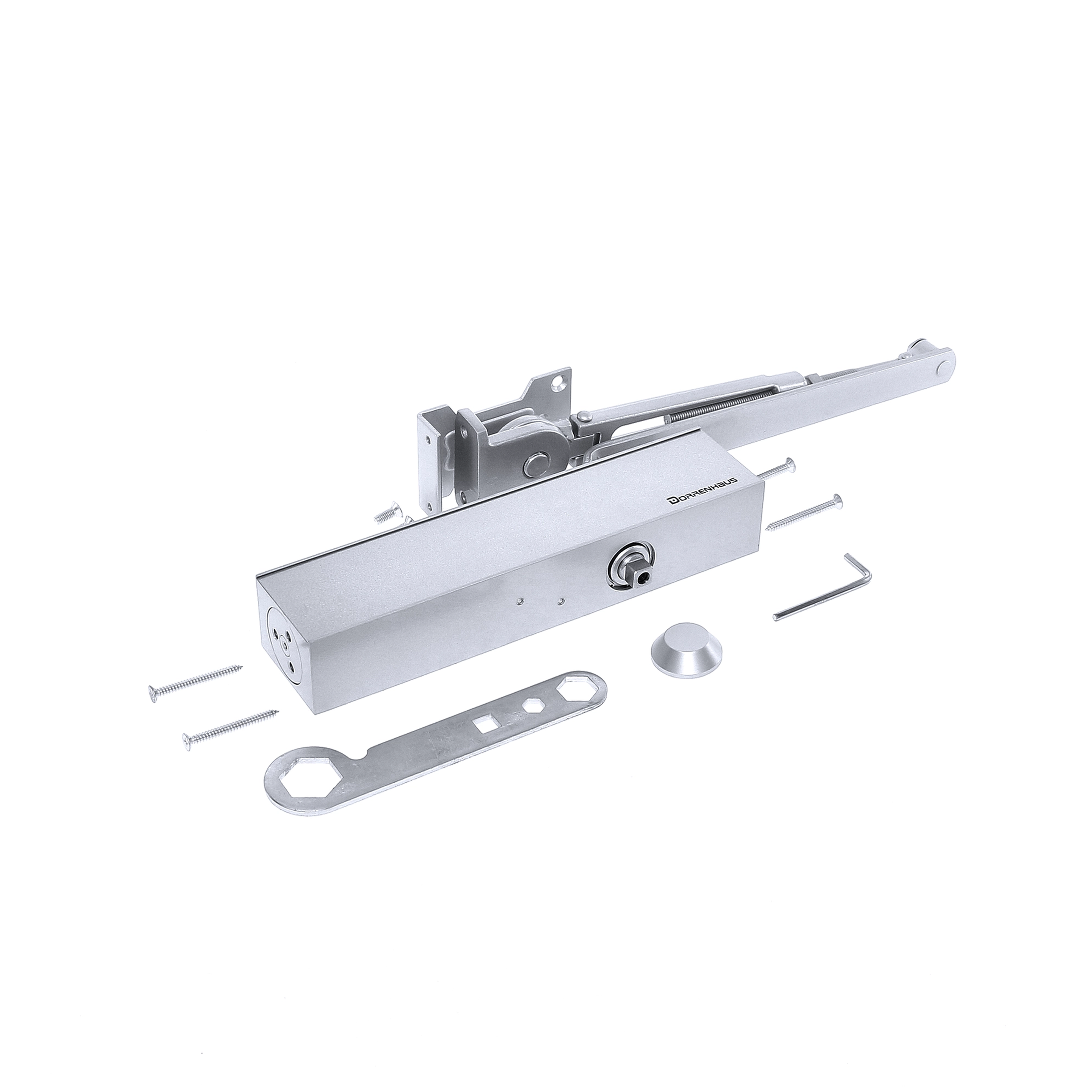

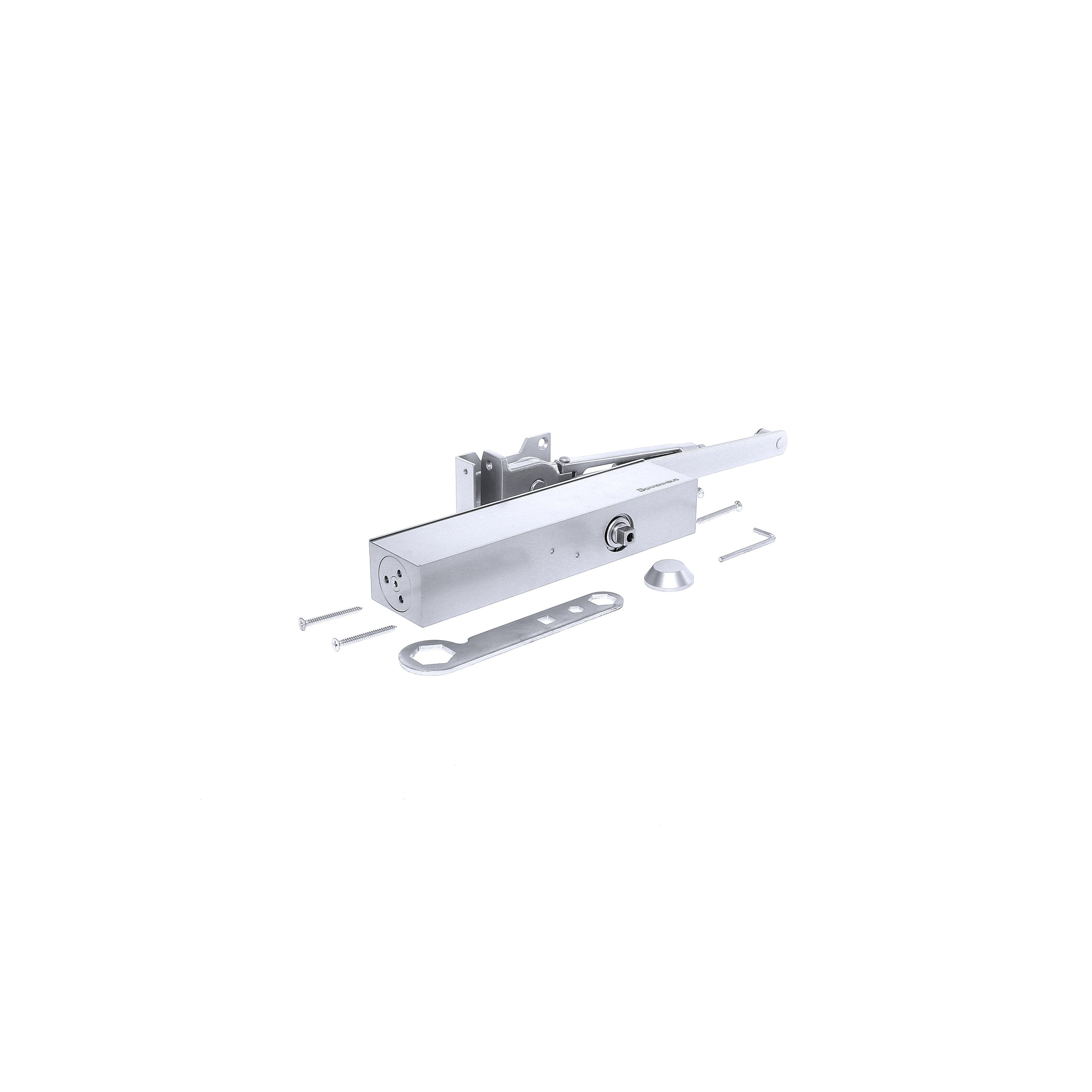

In de doos
Deurdranger
Schaararm / parallelarm met openhoudfunctie en eindstop
Parallelbeugel
Schroeven en bevestigingsmateriaal
Handleiding
Beschermdop t.b.v. de as
Afdekkap voorzijde
Inbussleutel

Insteladvies
Tip: Zet de deur volledig open en draai beide stelschroeven dicht.
Als dit correct is gedaan, blijft de deur open staan.
Draai vervolgens de juiste stelschroef langzaam een beetje open om de gewenste sluitsnelheid in te stellen.
Indien de deur nog niet volledig sluit, draai de andere stelschroef langzaam open om de snelheid te regelen waarmee de deur in het slot valt.
Op deze manier stelt u de sluitsnelheid volledig naar wens af.
